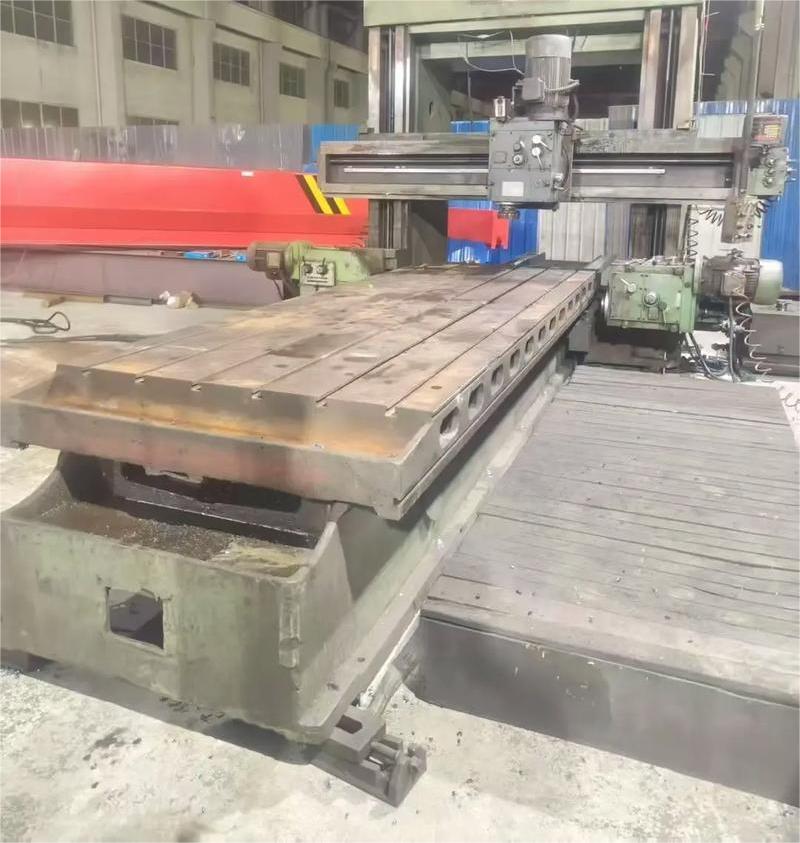

刨床床身主要结构特点

点击：14583 发布时间：2025-12-18

1. 箱型/桥型结构：绝大多数床身采用封闭或半封闭的箱型结构，内部有复杂的筋板网络。这种设计能以最轻的重量获得**的抗弯和抗扭刚度。

2. 筋板布置：内部筋板通常呈三角形、蜂窝状或井字形，用于加强关键部位（如导轨下方），并引导铸件冷却时的热流，减少铸造应力。


3. 导轨部分：

形式：通常有平-V组合导轨或双矩形导轨。

材质与处理：导轨部分需要极高的耐磨性。

常见做法有：

整体铸造：床身本体和导轨为同一材料（如HT300灰铸铁），导轨部分通过高频淬火提高硬度。

镶装导轨：在铸铁床身上，镶嵌淬硬钢（如GCr15）、铸铁或塑料（如聚四氟乙烯）导轨。便于维修和更换。

4. 排屑与冷却液通道：设计有倾斜面和排屑槽，便于铁屑和冷却液顺利排出，避免堆积影响精度和卫生。

5. 地基连接：底部有大型安装基面，并通过多个地脚螺栓与地基牢固连接，确保长期稳定性。
