刨床床身结构设计、截面、筋板布局（牛头刨+龙门刨床身）

（一）牛头刨床床身结构（立式箱体结构）

整体为立式空心封闭箱体，垂直布置；底部是底座安装法兰，底面安装调节地脚；床身前侧垂直导轨，供滑枕做往复直线运动；床身内部空腔容纳齿轮、摇杆摆杆传动机构；后侧箱体壁；顶部箱体盖板；底部储油腔。

壁厚参数：主体壁厚2230mm；导轨加厚部位3545mm；筋板厚度1824mm；相邻壁厚比严格控制≤1:2，**不超过1:3，防止壁厚差过大产生巨大铸造内应力，后续使用变形。

截面原则：尽量采用封闭箱型截面，封闭截面抗弯、抗扭刚度远高于开口截面；同等截面积，空心截面惯性矩远大于实心截面。

筋板系统：

• 纵向主筋：沿导轨高度方向布置，提高垂直平面抗弯刚度；

• 横向隔板筋板：间隔250350mm一道，连接前后箱壁，大幅提升抗扭刚度；

• 斜向对角筋：防止箱体扭曲变形；

• 导轨下方必须布置密集加强筋，导轨不能悬空，悬空会造成加载挠曲过大。

开孔：检修窗口、观察孔尽量开在非主受力侧壁，开孔周边加厚凸台，弥补开孔带来刚度损失。

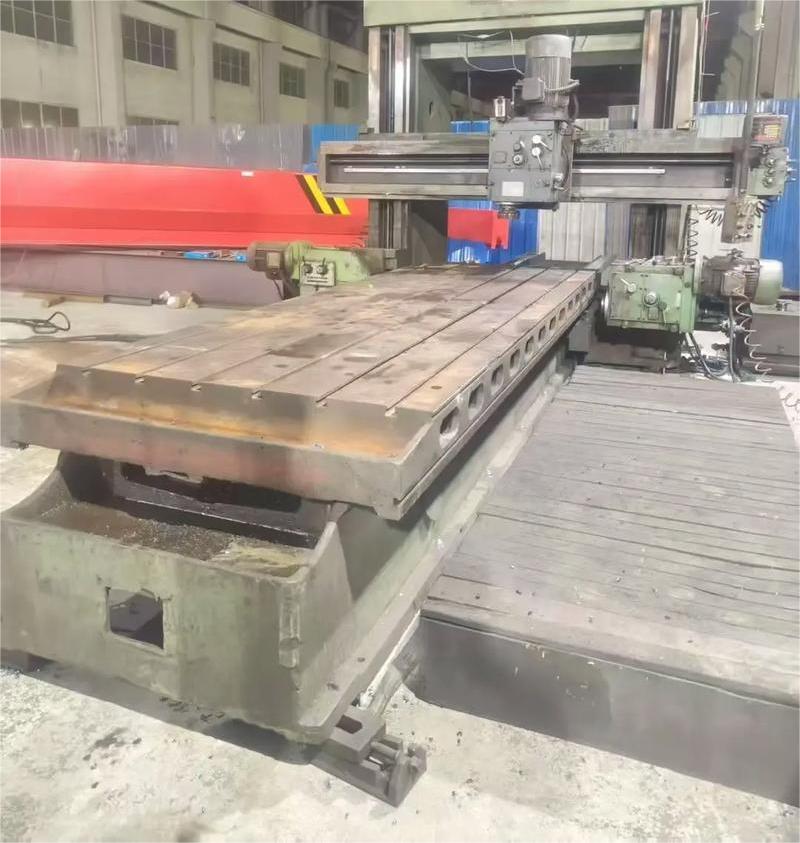

（二）龙门刨床床身（长条形水平床身）

长条形空心箱型铸件，长度根据工作台行程，220m不等；床身上平面布置两条或者多条V平组合导轨，工作台沿着床身导轨做往复直线运动；床身底部多段支撑，不能仅两端支撑，长床身中间增设支撑点，消除自重下挠。

工程实例：3400mm长床身仅两端支撑，载荷下挠23.5μm；增加中间支撑点，挠度下降至0.7μm，差距巨大。

壁厚：床身底板2535mm；侧壁2230mm；导轨部位4055mm；内部纵横筋板间距300500mm。

截面：箱型封闭截面，底部多根纵向加强筋，横向隔板分段；导轨下全部布置实体筋支撑，杜绝导轨悬空。

地脚布置：每隔500800mm设置一个地脚安装位置；长床身地脚数量充足，避免局部悬空，安装调平保证全部地脚均匀受力，禁止虚脚。

床身导轨结构（刨床核心导向副）

刨床床身导轨主流形式：V型平导轨组合（V平导轨），部分重型采用双V导轨。

牛头刨床床身：垂直布置V平导轨，滑枕沿垂直导轨上下往复；

龙门刨床床身：水平V平导轨，工作台沿导轨纵向往复。

导轨关键参数

• 导轨角度：V型导轨夹角90°（机床最通用）；

• 导轨面粗糙度：粗加工后Ra6.3；半精Ra3.2；精刨/精磨后Ra0.81.6μm；

• 导轨淬火方案：①不淬火：HT300珠光体铸铁导轨，HB180220，适合轻中载；②超音频高频淬火：淬硬层1.53mm，硬度5055HRC，大幅提升耐磨寿命，现代刨床普遍采用；淬火不允许淬裂，导轨尖角做圆角R3R5，避免应力集中开裂。

• 镶条配合：床身导轨配斜镶条，调整运动副间隙；镶条间隙过大振动加剧；间隙过小发热、磨损加剧。
