刨床床身核心功能与受力工况

点击：14551 发布时间：2026-09-19

1. 主要功能

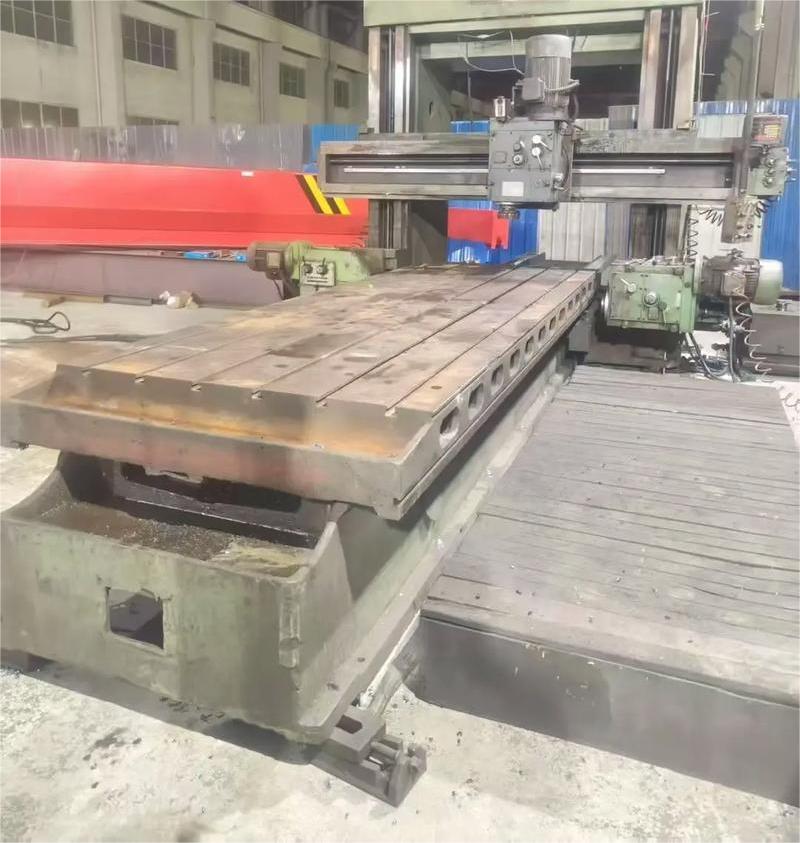

支承定位：安装滑枕机构、摇杆机构、齿轮变速箱、进给机构、润滑系统、调节地脚；龙门刨床床身承载工作台直线往复运动，两侧安装立柱底座。

运动导向：床身上铸造加工导向导轨副，约束运动部件直线轨迹，保证直线运动精度。

承受载荷：静态自重、工件重量；动态刨削主切削力、进给力、背向力；滑枕/工作台高速往复产生巨大交变惯性冲击力；切削振动传递与衰减。

振动阻尼：依靠铸铁石墨组织吸收冲击振动，抑制刨削往复冲击带来整机共振。

集成腔体：床身内部为空腔，布置润滑油路、回油槽、储油腔，容纳传动齿轮连杆机构，防护铁屑切削液侵入内部机构。


2. 刨床床身实际受力参数（工程实测系数）

刨削属于冲击切削，区别于车削连续切削：

牛头刨床额定**主切削力：825kN；重型可达40kN；往复冲击频率890次/min，载荷循环交变，每一次换向产生冲击峰值载荷，峰值可达额定切削力1.41.8倍。

龙门刨床主切削力：50250kN，工作台往复运动质量数吨至几十吨，换向冲击惯性力极大。

受力分解：主切削力Fz（垂直）、进给抗力Fx（水平）、背向力Fy侧向；床身同时承受弯曲+扭转变形耦合作用。

床身危险应力区：导轨根部、床身与底座过渡圆角、筋板交接热节位置；铸造残余应力实测：导轨根部拉应力160180MPa，床身侧壁压应力70~180MPa，竖导轨残余拉应力1426MPa。

重要：刨床床身不允许出现塑性变形，工作状态**应力必须远小于材料屈服强度，安全系数取2.54.0，远高于普通箱体件。
