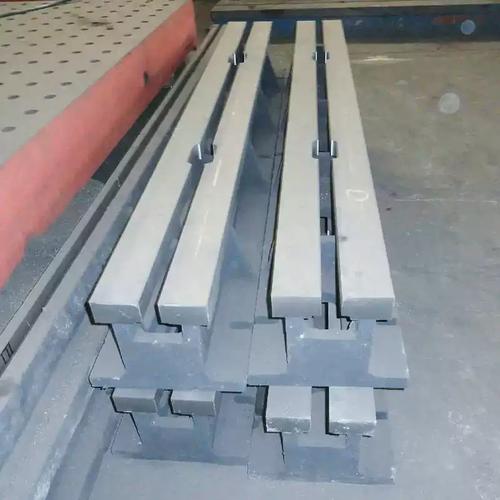

机床双槽地轨主要结构类型

点击：14607 发布时间：2025-12-11

1. T型槽地轨：

结构：轨道顶面开有连续的T型槽。

安装方式：使用T型螺栓从顶部直接锁紧移动部件。

优点：安装灵活，调整方便，紧固力强。

应用：最常见，适用于需要经常调整或锁紧的场合，如大型龙门铣、落地镗、装配平台。

2. 平槽（矩形槽）地轨：

结构：轨道顶面开有矩形槽。

安装方式：通常配合压板、斜铁等附件从侧面锁紧。

优点：槽内清洁方便，承载力分布更均匀。

应用：用于极高负载或对槽内清洁度要求高的环境。


3. 镶嵌钢结构：

结构：由高牌号铸铁（如HT300）或优质钢制成轨身，然后整体浇筑在混凝土基础中。

优点：刚性**，振动阻尼性好，与地基结合为一体，长期稳定性无与伦比。

缺点：制造成本高，安装复杂，不可移动。

应用：超重型、高精度机床（如大型龙门磨床、导轨磨床）。

4. 可调式预置地轨：

结构：独立的铸铁或钢制轨道条，通过地脚螺栓和调整垫铁安装在地面基础上。

优点：安装相对灵活，可调整水平和平行度，适合改造项目。

缺点：整体刚性不如镶嵌式。

应用：中小型重型机床、生产线搬运设备。
