机床工作台关键组成部分详解

点击：14588 发布时间：2025-12-08

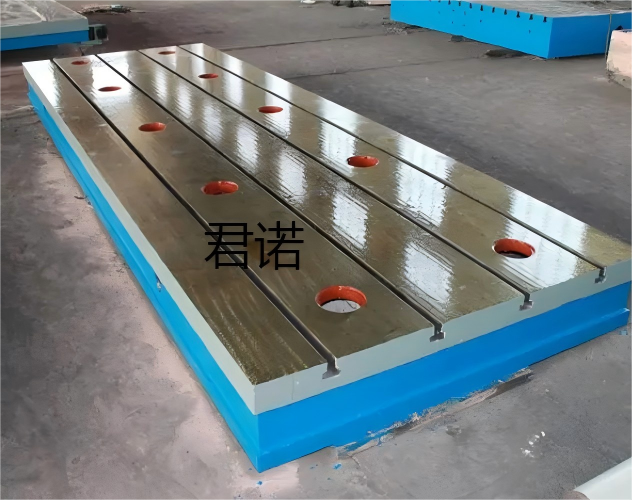

1. 台面

通常由高强度铸铁（HT300等）或人造花岗岩制成，具有良好的减震性和稳定性。

表面有T型槽，用于安装夹具、螺栓。槽的尺寸和布局是标准化的重要参数。

可能镶嵌基准定位格条，便于快速定位。

2. 导轨副

滑动导轨：铸铁-铸铁或铸铁-贴塑，阻尼好、抗震性强、承载大，但摩擦系数高。用于重型机床。

滚动直线导轨：通过滚动体（滚珠或滚柱）接触，摩擦小、灵敏度高、精度好，是数控机床的主流选择。

静压导轨：通过油膜形成无接触支撑，摩擦近乎为零，精度和刚性极高，但结构复杂、成本高，用于超精密机床。


3. 驱动系统

滚珠丝杠副：最常用的传动方式，将旋转运动转化为直线运动，效率高、精度高。

直线电机：直接驱动，无中间传动环节，速度高、加速度大、精度极高，是高速高精机床的发展方向。

蜗轮蜗杆副：常用于回转工作台的旋转驱动。

4. 测量与反馈系统

光栅尺/磁栅尺：直接测量工作台的直线位移，形成全闭环控制，补偿丝杠误差，是保证高精度的关键。

圆光栅：用于测量回转工作台的角位移。
