龙门铣床铸件主要铸件部件及功能

点击：14590 发布时间：2025-12-06

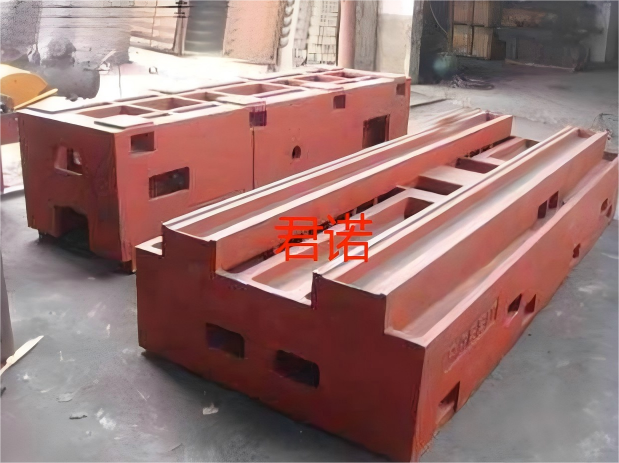

1. 床身

功能：整个机床的安装基础，承载工作台、立柱等所有部件。通常内嵌高精度导轨。

要求：刚性极高，抗变形能力强；抗震性好，能吸收切削振动；导轨安装面需要极高的直线度和平行度。

2. 工作台

功能：用于装夹工件，在床身导轨上做纵向（X轴）移动。

要求：承载工件重量，结构强壮；台面需有高平面度和T型槽，方便装夹；移动时需保持平稳、无爬行。

3. 立柱（左右各一）

功能：支撑横梁，并为横梁升降（Y轴）提供导轨。是承受主要切削力的垂直部件。

要求：抗弯、抗扭刚度极大；与床身连接牢固，确保垂直精度；内部常设计有配重或平衡系统。

4. 横梁

功能：连接两侧立柱，支撑溜板箱（安装主轴箱的部件），并在立柱上做垂直升降（Y轴）。

要求：抗下挠变形能力是关键（尤其是重型切削时）；自身重量需平衡；导轨面需保证与工作台的平行度。

5. 溜板箱/滑枕

功能：安装在横梁上，做横向（Z轴）移动。滑枕则从溜板箱中伸出，提供主轴额外的伸出量（W轴），用于加工深腔。

要求：结构紧凑、刚性好，尤其是滑枕的伸出刚性是核心指标，直接影响深孔加工质量。
