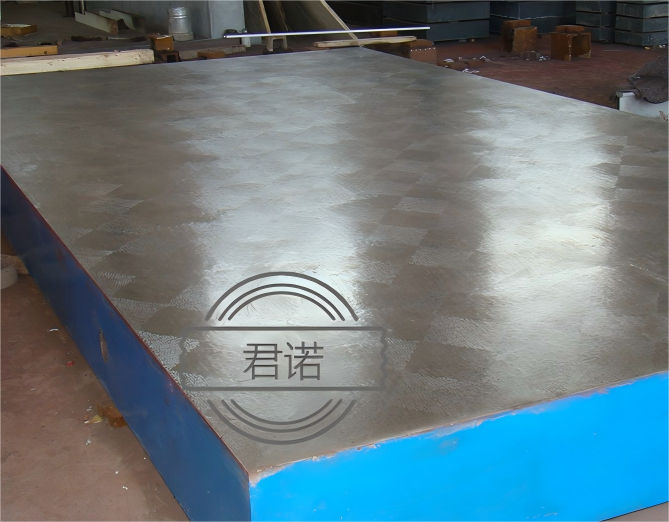

检验铸铁平板检验项目与方法

检验流程通常按照从宏观到微观，从外观到精度的顺序进行。

1. 外观与表面质量检验

目视检查：

铸造缺陷：检查工作面及侧面上是否有气孔、砂眼、缩松、裂纹、夹渣等铸造缺陷。

表面质量：工作面不应有锈迹、划痕、磕碰伤等影响使用的瑕疵。

涂装：非加工表面应涂有防锈漆，漆层应均匀、平整。

标志与铭牌：检查平板的规格、型号、精度等级、出厂编号、制造商商标等是否清晰、正确。

2. 几何精度检验

这是检验的核心部分，主要包括平面度、直线度和接触斑点。

a) 平面度检验

这是衡量平板质量最关键的技术指标。常用方法有：

节距法（最常用）：

原理：使用水平仪（或自准直仪）和桥板，将被测平面分成若干段，测量各段相对于自然水平面（或光轴）的倾斜角变化，通过数据处理计算出整个平面的平面度误差。

步骤：

1. 确定测量网格（通常为米字型或网格型）。

2. 将桥板置于测点上，读取水平仪格值。

3. 记录所有测点的数据。

4. 通过计算（最小区域法、对角线法或三点法）得出平面度误差值。

 适用：大、中型平板。

涂色法（斑点法）：

原理：在被检平板工作面上均匀涂上一层很薄的红丹或蓝油，然后与标准平板（或精度**的平板）对研。

评定：观察单位面积内（通常为25mm × 25mm的方框）的接触斑点数。点数越多、分布越均匀，说明平面度越好。不同精度等级的平板有相应的斑点数量要求。

适用：主要用于刮削工艺的平板检验，是检验局部微观平面度的有效方法。

光隙法：

原理：使用刀口尺或平尺紧贴平板工作面，观察尺与工作面之间的光隙。

评定：与标准光隙比较，或使用塞尺测量缝隙大小。此方法主要用于检验小尺寸平板或局部直线度。

适用：小型平板或作为辅助检验手段。

b) 工作面与侧面的垂直度、平行度等

使用直角尺、百分表等工具检验工作面与侧面的垂直度，以及两工作面之间的平行度（如果有的话）。

3. 材质与性能检验

硬度检验：

使用布氏硬度计（HBW）在平板非工作面的多个位置进行测试，确保其硬度值符合标准要求（通常HT200以上的灰铸铁，硬度约在HBW 150-220之间）。足够的硬度保证了平板的耐磨性和稳定性。

内在质量：

敲击法：用小锤轻敲平板，通过声音判断内部是否有裂纹或缩松。声音清脆为佳，声音沙哑则可能有内部缺陷。

应力消除：检查制造商是否进行了充分的自然时效或人工时效处理，以消除铸造残余应力，保证长期尺寸稳定性。

4. 表面粗糙度检验

使用表面粗糙度比较样块与被检平板工作面进行比对。

对于要求高的场合，可使用便携式表面粗糙度测量仪进行**测量。
