三维柔性组合焊接工装核心构成部件

点击：14586 发布时间：2025-11-03

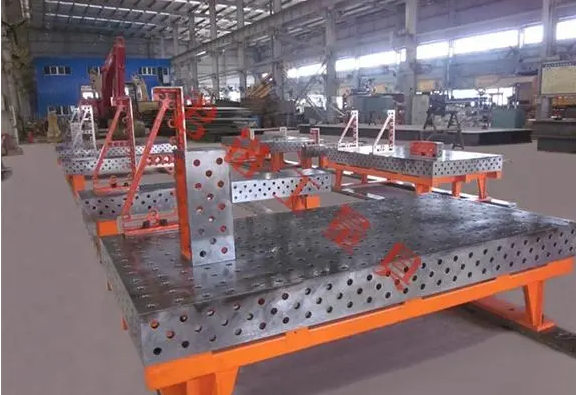

一套完整的三维柔性焊接工装系统通常包含以下几个部分：


1. 基础平台（格板）：

这是系统的基石，通常为正方形或矩形钢板，上面规则分布着标准间距的网格孔（例如：D28系列为28mm*28mm，D16系列为16mm*16mm）。

这些网格孔是用于安装所有其他功能部件的基准。

材质通常为高强度铸铁或铜，确保高平面度、稳定性和耐用性。

2. 定位元件：

定位销/定位块：用于确定工件在X、Y、Z三个方向上的**位置。

V型块：专门用于定位圆柱形工件。

挡块/止位块：限制工件在某个方向上的移动。

3. 夹紧元件：

快速压紧器：包括压臂、压杆、螺栓等，可以快速地对工件施加夹紧力。

螺旋夹紧器：提供**、更**的夹紧力。

磁力夹紧器：对于铁磁性工件，可以快速吸附定位，非常方便。

4. 连接元件：

定位销栓：这是系统的“灵魂”。它通常由两部分组成：一个精密的直销，用于**定位：一个偏心的楔销或快速锁紧销，用于锁紧。销栓插入网格孔中，将功能部件牢牢固定在基础平台上。

各种螺栓、螺母、垫片。

5. 其他辅助元件：

支撑件：角铁、万向支撑杆等，用于从下方或侧面支撑工件，防止焊接变形。

补偿件：用于调整高度、角度等。

专用件：针对特定行业（如汽车、工程机械）设计的特殊功能部件。
