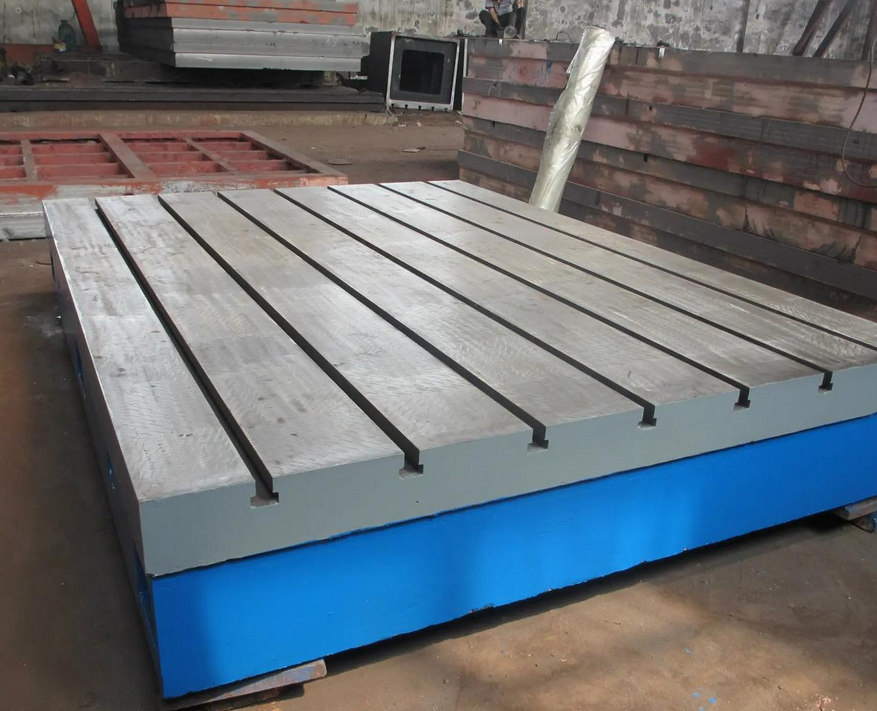

机床检验平台主要检验内容与对应工具

点击：14577 发布时间：2025-11-01

一个完整的机床检验平台通常包含以下不同指标的检测工具：


几何精度：
具体检测项目：导轨的直线度、平行度；主轴的径向跳动、轴向窜动；工作台的平面度等。
常用检验工具/平台：-水平仪（电子水平仪）：检测直线度、平行度、平面度。-自准直仪：配合反射镜，高精度检测直线度和角度偏差。-平尺、角尺、检验棒：传统的基础量具。
位置精度：
具体检测项目：数控机床各运动轴的位置精度，包括定位精度、重复定位精度、反向间隙等。
常用检验工具/平台：-激光干涉仪：这是检测数控机床位置精度的黄金标准和核心平台。
运动精度：
具体检测项目：多轴联动时的综合性能，如轮廓精度。
常用检验工具/平台：-球杆仪：快速检测机床两轴联动时的圆度误差和伺服匹配性能。是激光干涉仪的重要补充。
动态性能&热变形：
具体检测项目：主轴在旋转状态下的性能，以及机床因温升产生的变形。
常用检验工具/平台：-主轴分析仪：检测主轴动态径向跳动、转速、振动等。-激光干涉仪（可选功能）：可用于检测热伸长。-红外热像仪：监测机床各部分的温度场分布。-振动分析仪：检测机床运行时的振动情况。
工件测量：
具体检测项目：通过加工试件并测量其精度，来综合评估机床的最终加工能力。
常用检验工具/平台：-三坐标测量机：在恒温恒湿计量室内，对标准试件（如NAS试件、方箱试件）进行精密测量。-圆度仪/粗糙度仪：测量试件的形状精度和表面质量。
