三维柔性焊接平台全套模块化附件系统

点击：14553 发布时间：2026-08-14

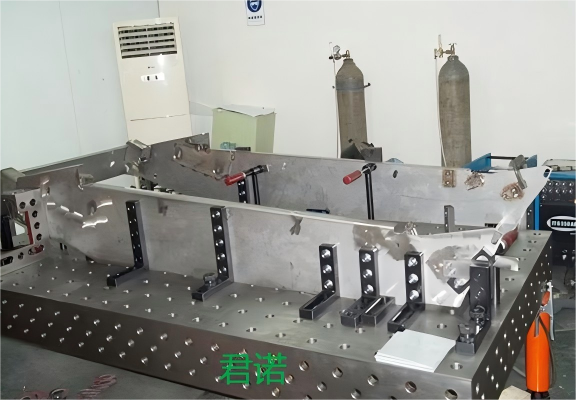

三维柔性平台完整工装系统 = 平台本体 + 全套标准化附件。附件全部对应孔系标准，无需焊接切割，依靠锁紧销快速拆装。附件分为五大类：锁紧定位元件、基准定位元件、夹紧压紧元件、支撑调节元件、拓展辅助元件。

1. 锁紧定位元件

钢珠快速锁紧销：整套工装最核心配件，插入定位孔旋转即可锁紧，实现附件快速固定；拼接定位销，用于多块平台对接，保证网格对齐；定位销套，用于工件基准定位。

2. 基准定位元件

三维直角块、定位角铁：建立90°垂直基准，完成立体定位；V型定位块：圆管、轴类工件外圆定位；任意角度调整块：0180°角度可调，用于斜向异形工件定位。

3. 夹紧压紧元件

垂直夹紧器、水平夹紧器、45°角度夹紧件；从不同方向压紧工件，抵消焊接应力，抑制焊接过程工件位移变形，防止焊接错边。


4. 支撑调节元件

可调支撑垫块、支撑立柱、高度调节块；对薄板、细长工件增加多点辅助支撑，减少焊接变形；高度自由调节适配不同工件。

5. 拓展辅助件

止挡限位块、连接板、加长连接块；实现工装空间拓展，避让焊枪干涉，搭建复杂立体工装。

工件加工结束，全部附件拆卸收纳，平台恢复裸台面，等待下一套工装搭建。对于熟练操作人员，常规工装十几分钟完成搭建。
