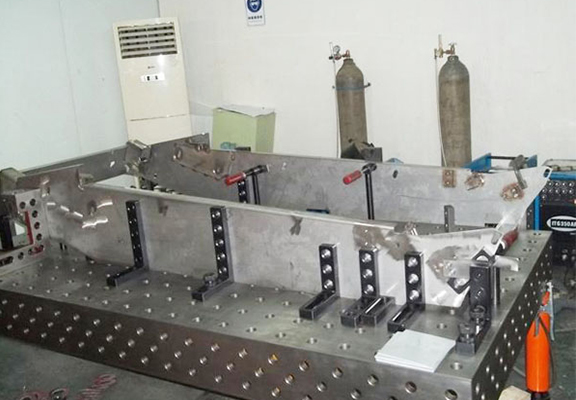

三维柔性焊接平台本体完整结构详解

点击：14552 发布时间：2026-08-14

1. 箱体筋板结构

铸铁平台为封闭箱型结构，内部纵横交叉加强筋，筋板厚度、排布密度直接决定平台刚性。筋板稀疏、厚度不足，重载、受热条件下台面会凹陷翘曲。箱体底部预留螺纹吊装吊耳，严禁直接利用台面定位孔吊装设备，会造成孔位变形损坏。

2. 底部支撑系统

平台严禁直接落地放置，必须配套可调垫铁多点支撑。垫铁作用：补偿地面地基不平，分散平台载荷，避免局部应力集中。

单块平台支撑点数量根据尺寸增加；大型拼接平台，每一块独立单元平台都要有独立垫铁组，禁止多块平台共用少数垫铁。垫铁调整完成之后锁紧螺母，防止使用过程松动。


3. 拼接扩展结构

单块平台可以侧向拼接，实现工作台无限延长加宽。拼接位置设置专用拼接销孔，使用拼接定位销实现两块平台孔网格精准对齐，拼接完成后，锁紧销、附件可以跨两块平台自由安装。

常规标准单块尺寸：1000×1000mm、1500×1000mm、2000×1000mm、2000×1500mm、3000×2000mm；多块拼接后整体工作台可以做到十几米，满足大型构件组焊。

4. 排渣、集渣结构

网格孔缝隙预留排渣通道，焊接铁屑、焊渣飞溅可以向下掉落，避免残渣堆积工作台。部分定制产品底部增加集渣接渣槽，方便集中清理焊渣，减少人工清理工作量。

5. 表面防护处理

工作面、定位孔、拼接基准面全部保留金属本色，禁止喷漆；箱体外侧非工作表面喷涂防锈油漆做防腐保护。
