三维柔性焊接平台全套标准配套附件系统

点击：14556 发布时间：2026-08-10

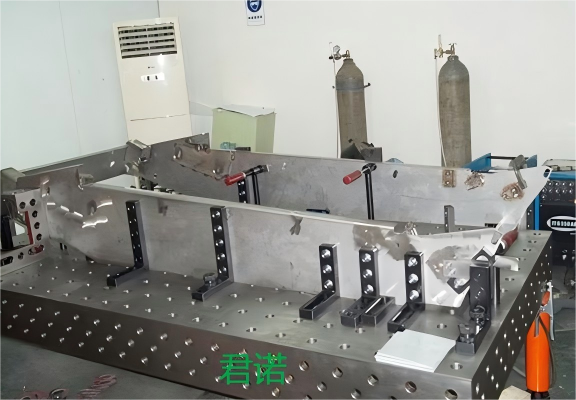

三维柔性平台价值，是平台本体+全套模块化附件共同组成完整工装系统。全部附件同孔系标准，可以自由组合，不需要焊接加工附件，依靠锁紧销快速固定拆卸，主要附件分类如下：

1. 锁紧定位元件

快速锁紧销（钢珠锁紧销）：最核心配件，插入标准孔旋转锁紧，实现附件快速固定，分D28、D16两种；定位销、定位销套、拼接销，用于多块平台拼接，工件基准定位。

2. 定位基准件

三维直角块、直角平尺、角度角铁、定位角尺；用于建立垂直基准，实现工件90°立体定位；V型定位块，用于圆管、轴类工件定位支撑；任意角度调整块，实现0180°任意角度定位，解决异形斜向工件。


3. 夹紧压紧元件

快速夹紧器、螺旋压紧器、垂直夹紧、水平夹紧、45°角度夹紧件；用于从不同方向压紧工件，抵消焊接应力，防止焊接过程工件位移变形。

4. 支撑调整元件

可调支撑垫块、支撑立柱、高度调节块、垫高块；用于不同高度支撑工件，薄板、细长件增加多点支撑，抑制焊接变形。

5. 扩展辅助件

定位销座、连接板、加长连接块、止挡块、限位块；用于拓展空间，避让焊接焊枪干涉，搭建复杂立体工装。

整套附件全部可以拆卸回收，工件加工完成之后全部拆除，平台恢复裸台面，迎接下一款工件工装搭建。常规搭建一套工装十几分钟完成，对比传统专用工装，换产效率提升80%以上。
