三维柔性焊接平台结构细节

点击：14558 发布时间：2026-08-10

1. 箱体筋板结构

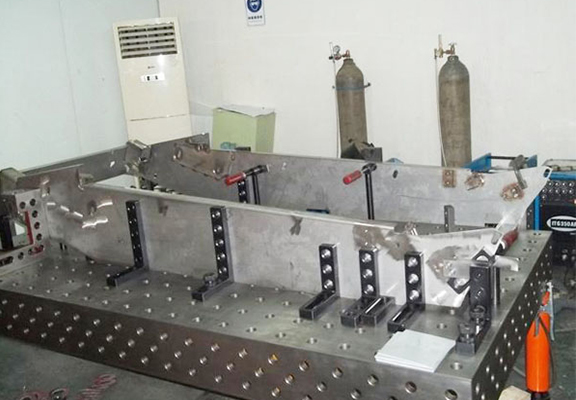

铸铁三维柔性平台为封闭箱型，底部、内部大量网格状加强筋，筋板厚度、排布密度直接决定刚性。如果筋板单薄，重载、焊接受热会发生台面凹陷翘曲。平台底部预留吊装螺纹吊点，用于安全吊装搬运，禁止直接捆绑台面孔吊装。

2. 底部支撑系统

平台不能直接落地硬放，配套可调支撑垫铁。通过垫铁调节，对平台进行多点调平，分散平台整体载荷，补偿地面地基不平。大型多块拼接平台，每个单元平台独立配备多组可调支撑，不能几块平台共用少量垫铁。


3. 拼接接口

多块平台可以侧向拼接，实现无限扩展工作台尺寸。拼接位置设置定位销孔，使用拼接定位销保证两块平台孔网格对齐，拼接后整体孔系连续，附件可以跨平台自由安装。单块标准尺寸常见：1000×1000mm、1500×1000mm、2000×1000mm、2000×1500mm、3000×2000mm；多块拼接后可以做到十几米超长工作台，满足大型工件组对焊接。

4. 排渣结构

台面孔之间预留排渣间隙，焊接焊渣、铁屑可以掉落，避免堆积在台面上；部分定制平台设计底部集渣槽，方便集中清理焊渣。
