铸铁弯板选购与验收核心标准指南

在工业生产中，铸铁弯板作为关键的测量基准与装夹工装，其质量直接决定了零部件的加工精度与检测可靠性。为了避免采购到易变形、精度不达标的不合格产品，建议从以下几个核心维度建立严格的选购与验收标准：

一、 明确需求与精准选型

在采购前，必须根据实际工况精准匹配规格与精度，避免盲目追求高精度造成成本浪费，或精度不足导致产品报废。

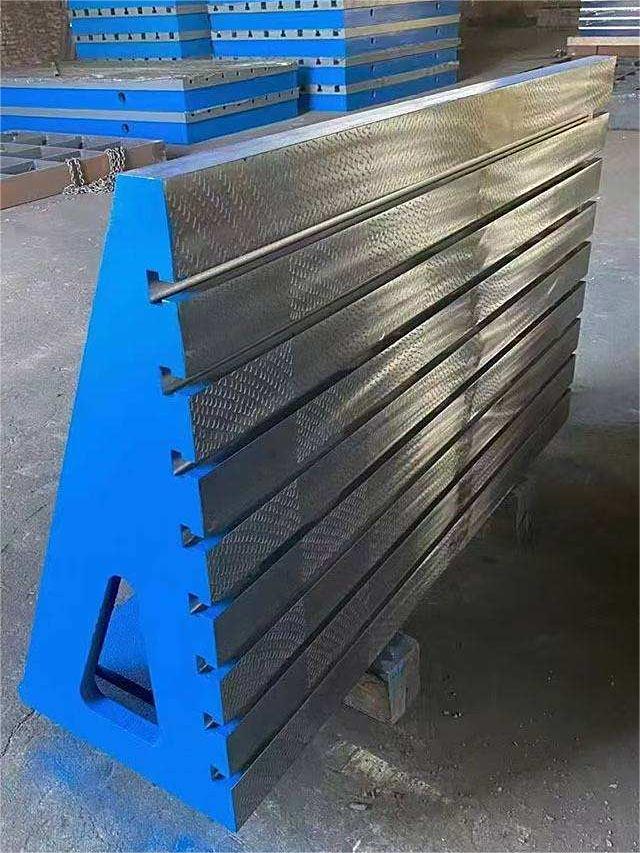

1. 尺寸与结构选择：常规规格涵盖200×200mm至1000×800mm，若有超大工件需求，可定制或选择拼接弯板。对于需要频繁装夹的机床配套或装配场景，建议优先选购T型槽弯板，并提前确认T型槽的宽度、深度及中心距是否匹配现有的工装螺栓。

2. 精度等级匹配：

- 0级/00级（计量级）：适用于实验室精密检测、三坐标基准，必须在恒温（20±2℃）车间使用。

- 1级（精密级）：适用于精密划线、模具装配与量具校验，是车间检测的主力选择。

- 2级（通用级）：适用于普通装配、工装调试及轻载焊接。

- 3级（粗级）：主打承载能力，适用于重型焊接、设备底座及粗加工定位。

二、 材质与铸造工艺审查

材质与热处理工艺是决定弯板是否“抗造”且“精度不飘摇”的根本。

1. 核心材质要求：优先选用HT200至HT300的高强度灰铸铁，工作面硬度需达到HB170-240。严禁采购使用普通生铁或再生杂铁铸造的产品，此类材料杂质多，极易产生砂眼、开裂及后期变形。

2. 时效处理核验：优质弯板必须经过两次人工处理以消除内应力。采购时需向厂家确认是否执行了“人工高温退火（600℃-700℃）”以及“自然时效（2-3年）”工艺。未经充分时效处理的弯板在使用半年后极易发生翘曲变形。

3. 铸造缺陷排查：铸件必须为一体浇铸成型，加强筋布局均匀。工作面及关键受力部位**不允许存在裂纹、疏松、砂眼、气孔等铸造缺陷。

三、 外观与表面质量验收

收货时，需对弯板的表面加工质量进行直观且严格的检验。

1. 工作面检验：高精度弯板的工作面需经精密刮研处理，表面应无发涩感，且接触点数需达标（0级/1级在25×25mm范围内不少于25点，2级不少于20点，3级不少于12点）。精铣工作面则需检查表面粗糙度是否达标。

2. 外观瑕疵拒收：工作面严禁有锈迹、划痕、碰伤及凸起硬疙瘩；非工作面应喷涂均匀的环氧防锈漆（通常为灰色或蓝色），涂层不得有流挂、脱落现象。平台边缘需进行倒角处理，无毛刺和锐边。

3. T型槽加工质量：若为T型槽弯板，需检查槽内壁是否光滑无毛刺，直角过渡是否平滑。槽边必须保留足够的铸铁余量，防止重载下崩边或压塌。严禁采用气割或粗刨方式开槽。

四、 精度检测与性能验证

精度是弯板的核心指标，验收时需借助专业工具进行复核。

1. 涂色法检验平面度：在工作面上均匀涂抹显示剂，用标准对研板进行研磨，根据接触点的密度与分布均匀度来判断平面度精度是否达标。

2. 垂直度与尺寸复核：使用高精度电子水平仪、直角平尺或三坐标测量机，复核测量面对基面的垂直度误差、测量面及基面的平面度误差，确保其符合对应精度等级的**标准（如GB6092-85或JB/T7974-2000）。

3. 承载与变形测试（可选）：对于重型工装弯板，可要求厂家提供承载测试报告，或在验收时加载至额定载荷的120%，静置24小时后复测平面度，变化量应在允许范围内（通常≤3μm/m）。

五、 包装与运输防护标准

运输过程中的野蛮装卸是导致弯板变形的常见原因，需在合同中明确运输规范。

1. 包装要求：必须采用铁板或坚固的木制包装，且内部需有完善的防潮、防震、防锈保护措施。

2. 运输规范：运输过程严禁超载、超速及疲劳驾驶。装卸时需使用叉车或吊车平稳作业，严禁抛掷或剧烈碰撞。恶劣天气下应暂停露天运输，防止雨水侵蚀。
