单型槽地轨

点击：14552 发布时间：2026-07-18

一、基本定义与别名

1.定义

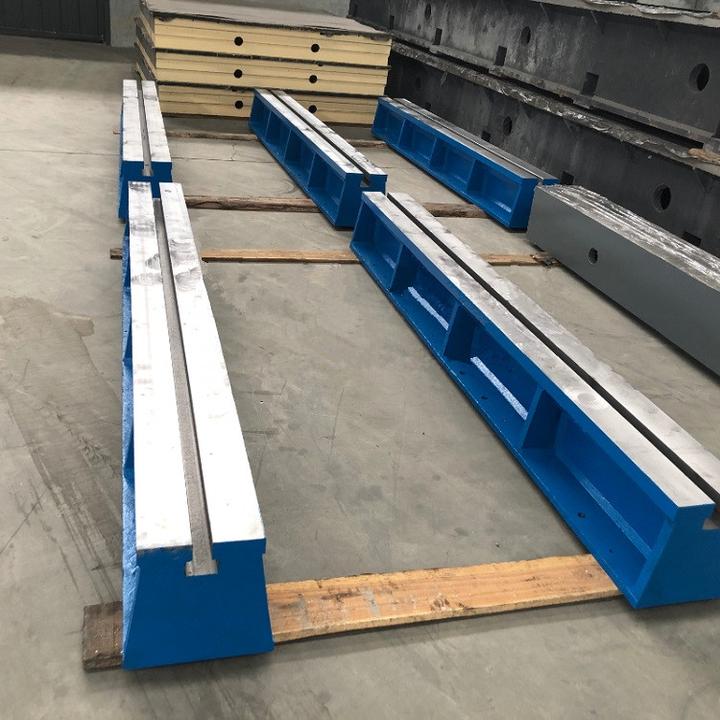

单型槽地轨，又称单T型槽地轨，是一种嵌入地面、用于固定设备或作为装配工作台的条形基础铸件。其工作面上沿长度方向加工有一条T型凹槽，配合T型螺栓使用，可灵活装夹和调整设备位置。

2.别名

地轨

T型槽地轨

地梁

地槽铁

基础槽铁

单T型槽平台

铸铁地轨

条形平台


二、结构组成

1.主体结构

单型槽地轨为长条状铸铁构件，截面通常为矩形或带加强筋的工字形。

2.工作面

上表面：精加工的平面，作为基准工作面

T型槽：沿长度方向居中布置的一条T形凹槽，是核心功能结构

3.底部结构

加强筋：底部设有纵向和横向加强筋，增强结构强度和抗挠曲能力

排水孔：部分型号底部设有排水孔，防止积水腐蚀

安装孔：用于膨胀螺栓固定的预留孔位

4.T型槽结构细节

T型槽由三部分组成：

槽口：上部较窄的开口，供螺栓杆穿过

槽腔：下部较宽的空腔，容纳T型螺栓头部

槽底：T型槽的底面
