单型槽地轨结构设计与规格参数
点击：14556 发布时间：2026-07-12

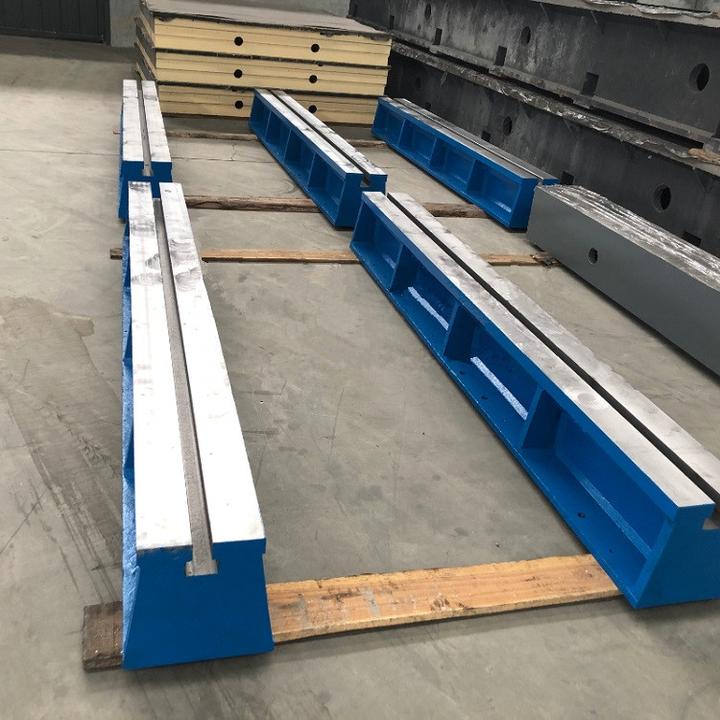

1. 结构设计：地轨多采用箱式或工字筋加强结构，底部通常设有加强筋以提升整体刚性和承重强度，同时部分款式底部设有排水孔，以防止积水导致的腐蚀。
2. 尺寸定制：单型槽地轨的规格非常灵活，支持按需定制。常见的标准尺寸范围包括：长度1500mm至6000mm，宽度150mm至400mm，高度150mm至450mm（例如常见的1500×150×150mm、2000×200×300mm等）。
3. T型槽参数：槽宽决定了所用T型螺栓的规格，常见的槽宽有14mm、18mm、22mm、24mm、28mm、36mm等（通常槽宽比螺栓直径大4-6mm）。槽距一般在150mm-300mm之间。
4. 精度等级：平面精度按行业标准分为0级、1级、2级等，数字越小精度越高。0-1级多用于三坐标测量等高精度场合，一般的装配场景选用2级即可。高精度的地轨平面度**可达0.1mm/m以内。
