划线平板划线工具与操作技法

点击：14551 发布时间：2026-04-08

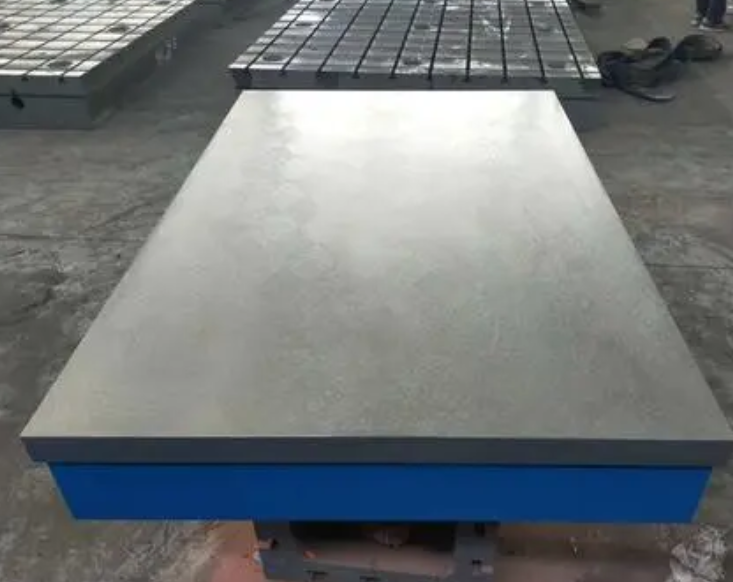

划线平板的使用需要配合专业的划线工具。

1. 常用划线工具

工具名称材质与规格使用方法与技巧

金属直尺 150-1000mm规格，最小刻度0.5mm 量取尺寸、测量工件、作为划直线时的导向工具

划针弹簧钢丝或高速钢，直径3-5mm，**15°-20° 针尖紧靠导向工具，上部向外倾斜15°-20°，向划线方向倾斜45°-75°，一次划成，线条准确清晰

划线盘带直头和弯头直头用于划线，弯头用于校正工件位置。划针尽量水平，伸出部分要短，底座始终与平板贴紧，划针与工件表面保持40°-60°夹角

样冲工具钢，**淬硬，**角40°（划线标记）或60°（钻孔定心）先外倾对准线正中，再立直冲眼。曲线上冲眼距离要小，直径<20mm的圆周冲4个眼，>20mm冲8个以上，直线段至少3个眼

高度游标卡尺带划线爪的精密量具可直接从尺身读取划线高度尺寸，精度高


2. 划线涂料

为使划出的线条清晰，需在工件划线部位涂上涂料：

· 石灰水：加适量牛皮胶增加粘附力，用于表面粗糙的铸、锻件毛坯

· 酒精色溶液：酒精+漆片+蓝颜料（或紫颜料），用于已加工表面

· 硫酸铜溶液：用于已加工表面，通过化学反应形成铜膜，线条清晰

3. 划线基准的选择

划线基准应与设计基准一致。常见的基准形式有三种：

· 以两条互相垂直的中心线为基准

· 以两互相垂直的平面中的两条垂直平面投影线为基准

· 以一条中心线和与之垂直的平面为基准

4. 划线类型

· 平面划线：只需在一个平面上划线即可明确加工界线

· 立体划线：需要在工件多个不同方向的表面上划线
