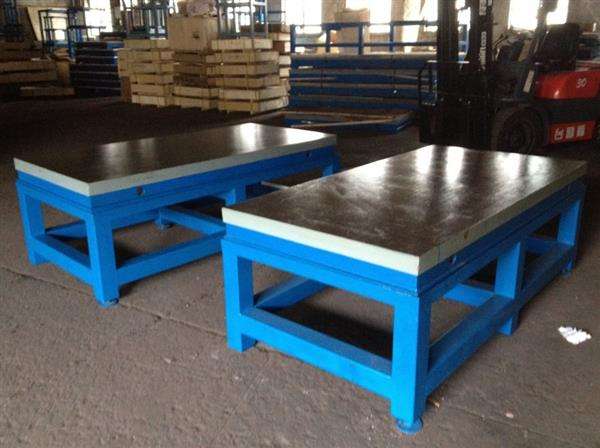

检验平台铸铁平台精密制造全流程解析

点击：14555 发布时间：2026-02-11

1. 铸造：采用树脂砂消失模或呋喃树脂砂精密铸造，保证尺寸精度和表面光洁。铁水需经过高温过热（>1500℃）和孕育处理，以细化晶粒、防止白口。

2. 热处理（关键工序）：

· 振动时效 + 热时效复合工艺是高端平台的标配。先进行振动时效初步均化应力，再进行阶梯升温热时效（如200℃、300℃、500℃多段保温），总周期可达120小时以上，使残余应力去除率达90%以上。

· 自然时效（露天放置1-3年）效果**但周期过长，多见于**端定制产品。


3. 机械加工：

· 粗加工：龙门铣/刨床去除大部分加工余量，单边留量2-3mm。

· 半精加工与自然应力松弛：加工后再次静置数周，释放加工应力。

· 精加工：恒温车间（20±1℃）内，使用高精度龙门导轨磨床或刮研工艺。

4. **精加工——人工刮研：

这是00、0、1级平台的灵魂工序。技术工人使用氮化硼或金刚石刮刀，以标准“基准平板”对研显点，反复刮削高点。最终在工作面上形成每25×25mm面积内均匀分布的微观点阵（如00级要求≥25点）。这些点不仅能储油防锈，其构成的“起伏平面”具有**的表面贴合性和稳定性，是任何机床无法直接铣磨出的。

泊头市君诺工量具有限公司
