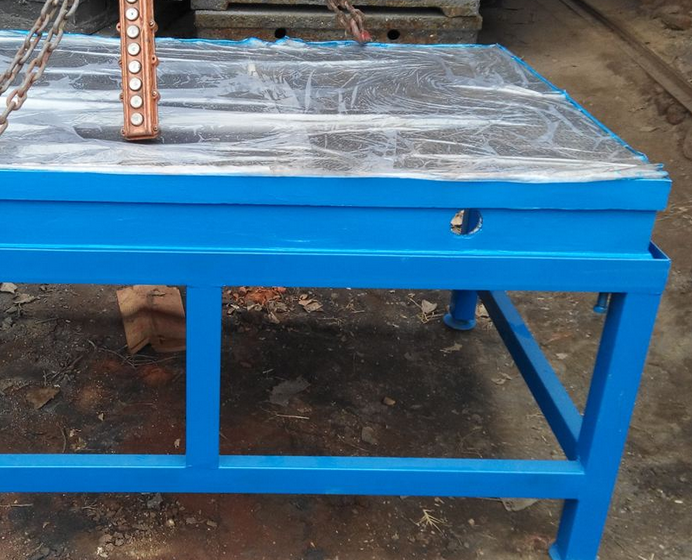

焊接平板

点击：14552 发布时间：2026-01-30

焊接平板是工业制造中用于铆焊、装配、检验和划线的核心基础工装。它像一个高精度的“三维画板”和“组装台”，为各种金属构件的定位、拼接和测量提供基准平面。

核心技术与结构设计


焊接平板的高性能，源于其从材料到处理工艺的系统性设计。

核心特性

· 材质与处理：采用高强度铸铁HT200-300。经过两次人工退火（600-700℃）和长时间自然时效（2-3年），有效消除内应力，确保尺寸长期稳定。

· 精度与等级：精度按平面度公差分为5个等级，**为000级。平面度与平板对角线长度相关，计算公式为：等级系数 × (1 + 对角线长度d/1000)，单位微米（µm）。例如，0级精度的系数为4。

· 硬度与耐磨：工作面硬度为HB170-240，表面粗糙度Ra ≤ 5µm，通常经刮研工艺处理，确保耐磨且平整。

焊接平板结构形式

· 主体结构：主要有筋板式和箱体式两种，在保证高强度同时控制重量。

· 工作面设计：通常为平面，带有T型槽（用于安装螺栓固定工件）和孔洞（便于清理焊渣与通风）。也可根据需求加工V形、U形槽或圆孔。

· 规格范围：常见规格从 1000×1000毫米到3000×6000毫米，支持**尺寸的拼接和特殊定制。
