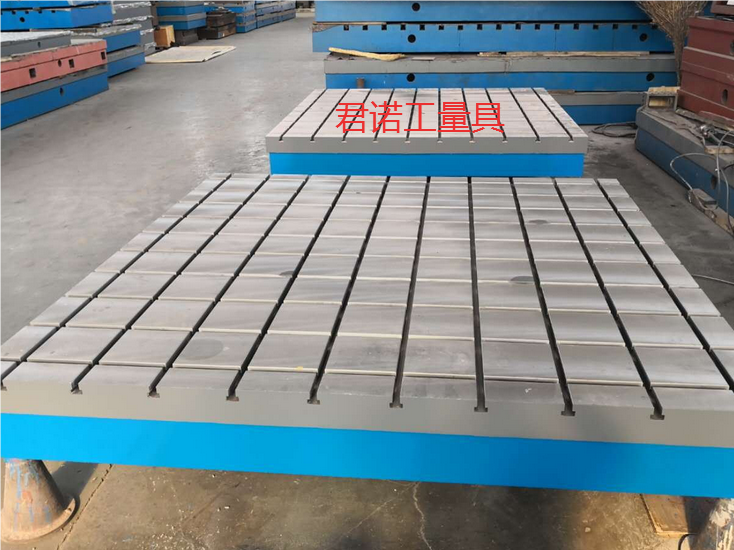

铸铁划线平台主要技术参数与规格

点击：14553 发布时间：2026-01-10

材质：HT200， HT250， HT300。

精度等级：按**标准GB/T 22095-2008或机械行业标准JB/T 7974-1999，分为 0级、1级、2级、3级。数字越小，精度越高。

规格尺寸：从小的100mm x 100mm到大型的几米乘几米（如4000mm x 8000mm或**）。常用尺寸如1000mm x 1500mm， 2000mm x 3000mm等。

工作面厚度：通常为30mm - 300mm以上，根据平台大小和承重需求而定。

T型槽：槽宽（如22mm， 28mm）、槽距、槽深是重要参数，需与标准划线工具匹配。

平面度公差：例如，一块1000mm x 1000mm的0级平台，其平面度公差允许值仅为±0.007mm（7微米）左右。

表面粗糙度：工作面的Ra值通常要求在1.6μm ~ 3.2μm之间，确保平整光滑。


铸铁划线平台主要用途

1. 工件划线：最核心的功能。将复杂工件放置在平台上，利用高度尺、划针、划规等工具，在三维空间确定孔位、轮廓线、加工界线。

2. 精密测量：作为基准平面，配合千分表、杠杆表、方箱、V型铁等，检测工件的平行度、垂直度、平面度、直线度等形位公差。

3. 工装夹具的基准：在组装焊接工装、夹具时，确保各定位元件之间的尺寸和位置关系准确。

4. 实验与测试平台：用于设备安装调试、振动实验、仪器校准等需要稳定基准的场合。

5. 装配平台：在装配精密部件时，提供一个平整的基准面。
