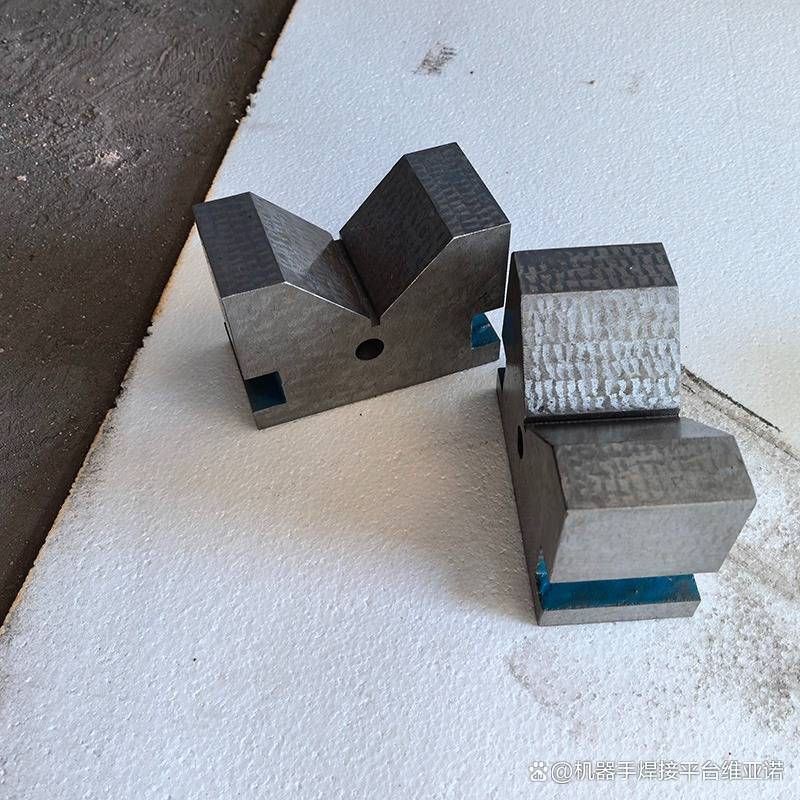

铸铁V型架常见类型
点击：14579 发布时间：2025-12-22
1. 固定式V型架：整体为一块铸铁，结构最简单、刚性**，精度**。
2. 调节式/**V型架：带有螺旋调节装置，V型块可以在小范围内移动或翻转，用于支撑不规则工件或需要微调的情况。
3. 磁性V型架：在V型架内部嵌入强力磁铁（通常是永磁或电磁），用于吸附固定钢制工件，在磨床、铣床上进行小零件加工时特别有用。
4. 带夹持装置的V型架：顶部带有压板或快速夹钳，可以牢固地夹紧工件，防止其在检测或轻加工时转动或移动。
5. 成组V型架：一大一小或两个相同尺寸的V型架作为一套出售，便于支撑长工件。
铸铁V型架主要技术参数
规格尺寸：通常以V型架的长度（L）、宽度（W）、高度（H）以及V型槽的开口宽度来定义。例如：100mm x 100mm x 80mm。
精度等级：如上所述，分为0级、1级、2级等。
平行度与垂直度：指各工作面之间的相互位置精度。
V型槽对底面的平行度：这是关键精度指标，直接影响支撑工件轴线的水平度。
表面硬度：工作面硬度通常较高，以增强耐磨性。
