三维柔性焊接平台核心孔系体系（平台的核心灵魂）

点击：14555 发布时间：2026-08-13

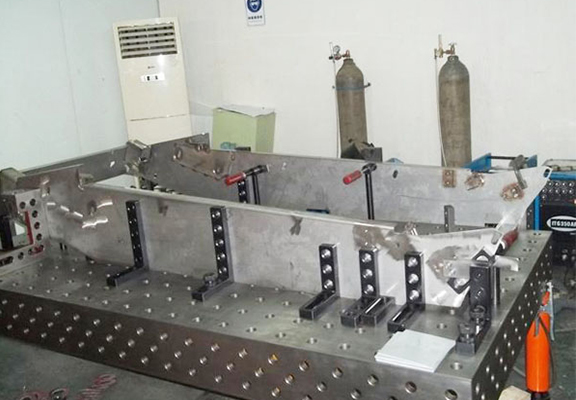

三维柔性平台与普通铸铁平板最本质区别就是五面均布标准化定位孔，所有附件、锁紧销、拼接组件全部基于孔系实现互换。行业两大主流标准孔系：D28重型孔系、D16轻型精密孔系，不存在混用。

D28重型孔系（工厂最普及）

• 孔径φ28 mm，网格中心距100 mm ×100 mm，孔加工公差H7；

• 配套φ28钢珠快速锁紧销；单销锁紧力约5吨，抗剪切力25吨；

• 平台本体厚度常规80150 mm；单位面积承载515吨/㎡；

• 适用：中大件钢结构、车架、工程机械、新能源机架焊接。

D16轻型精密孔系

• 孔径φ16 mm，网格中心距50 mm ×50 mm，孔公差H7；

• 配套φ16快速锁紧销，定位点排布更密集；

• 整体承载低，适合小型钣金、薄壁铝合金小件，狭小空间定位；多用于实验室、小型精密焊接。


孔系关键几何公差指标

1. 孔轴线对工作台面垂直度；

2. 相邻孔孔距公差：0级平台±0.03 mm；1级平台±0.05 mm；

3. 重复定位精度：合格产品可达±0.05 mm以内，直接决定焊接工件尺寸一致性。
