铸铁方箱结构特征与外观设计

点击：0 发布时间：2026-07-26

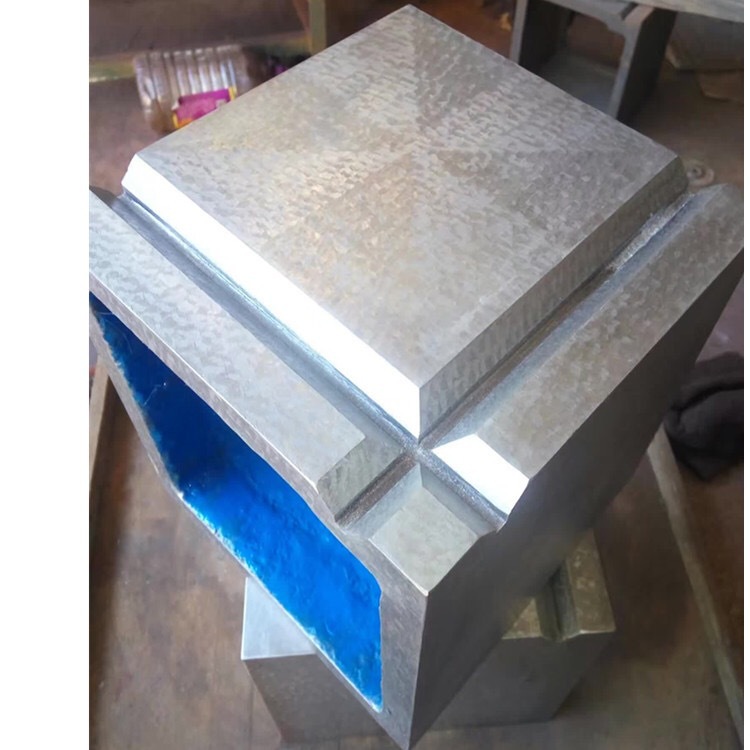

1. 六面体空腔结构

标准的铸铁方箱是一个具有6个精密工作面的空腔正方体（也可根据需求定制长方体或等高方箱）。空腔设计不仅减轻了整体重量，还保证了结构的刚性与稳定性。


2. V型槽与T型槽设计

方箱的其中一个工作面上通常加工有V型槽（部分产品设有两个相互垂直的V型槽），这一巧妙设计主要用于安装和支撑轴类或圆柱形工件，极大提升了操作的灵活性。此外，还有专门用于焊接装配的T型槽铸铁方箱，其表面带有退丝孔，方便螺栓进出及残渣清理，用于控制机床及机械设备的装配与焊接。

3. 外观与标识规范

方箱的所有工作面必须**平整，不得有任何锈迹、划痕、裂纹、凹陷、砂眼及杂质等影响计量性能的缺陷。非工作面则需进行清砂涂漆处理，棱边进行倒角以防割伤和磕碰。在方箱内壁必须固定标牌，清晰标明规格尺寸、精度级别、出厂编号及制造厂名称。
