铸铁方箱结构与设计特点

点击：14551 发布时间：2026-07-23

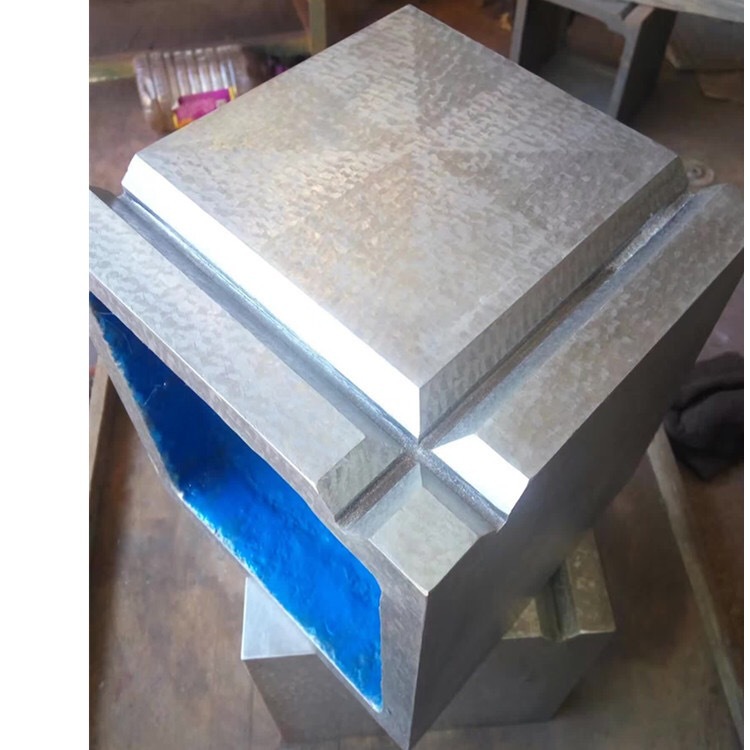

· 六面体与空腔结构：拥有6个**的工作面，相邻面互相垂直，相对面互相平行。采用中空设计减轻了重量，便于搬运和使用。

· V型槽与T型槽：至少一个工作面上设有V型槽，用于稳定放置和夹持圆柱形或轴类工件。部分方箱工作面还带有T型槽，可用T型螺栓快速固定异形工件。

· 表面处理：工作面要求无锈迹、划痕、裂纹、凹陷等缺陷。非工作面清砂后涂漆防锈，所有棱边进行倒角处理防止磕碰。


铸铁方箱规格与精度等级

· 规格尺寸：常见为边长100mm至500mm的正方体，也可定制**尺寸或长方体。

· 精度等级：主要分为00级、0级、1级、2级、3级，数字越小精度越高。其中0级、1级、2级的平面度误差范围分别在3.5-35微米(μm)，垂直度误差在7-70微米(μm) 之间。

以100mm×100mm×100mm规格为例，0级平面度公差为3.5μm，1级为7μm，2级为15μm。

对于刮研表面，还需用涂色法检定接触斑点：1级、2级在25mm²内不少于25点，3级不少于20点。

· 尺寸精度：整体尺寸精度通常在0.01毫米之内。
