三维柔性焊接平台核心孔系系统

点击：0 发布时间：2026-08-09

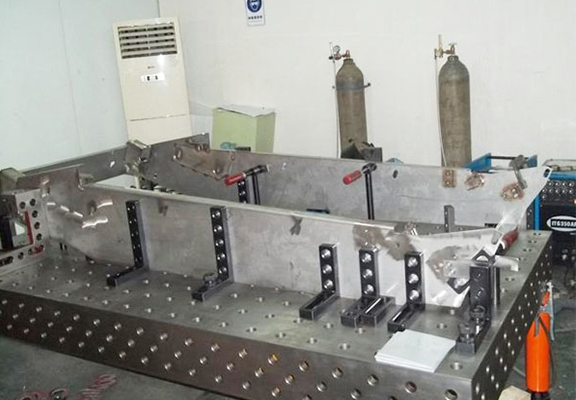

孔系是三维柔性平台区别普通铸铁平台最核心特征，全部台面以及四个侧面都均匀分布标准定位孔，实现五面均可装夹附件。行业两大标准化孔系D28、D16，所有附件同孔系完全通用互换。


1. D28孔系（重型系列）

孔径φ28mm，网格孔中心距100mm×100mm，孔公差H7；配套φ28快速锁紧销。单根锁紧销锁紧力约5吨，抗剪切力25吨，承载能力强。适合中大件、重型钢结构、车架、工程机械焊接，是工厂使用最多的规格。平台厚度常规80150mm，单位承载515吨/㎡。

2. D16孔系（轻型精密系列）

孔径φ16mm，网格孔中心距50mm×50mm；配套φ16快速锁紧销。适合小型钣金、精密小件、铝合金构件，空间狭小需要密集定位点的工况，多用于实验室、小型精密焊接工位，整体承载偏低。

孔距精度：0级平台孔距公差±0.03mm；1级平台孔距公差±0.05mm，直接决定整套工装重复定位精度，合格产品重复定位精度可达±0.05mm以内。
