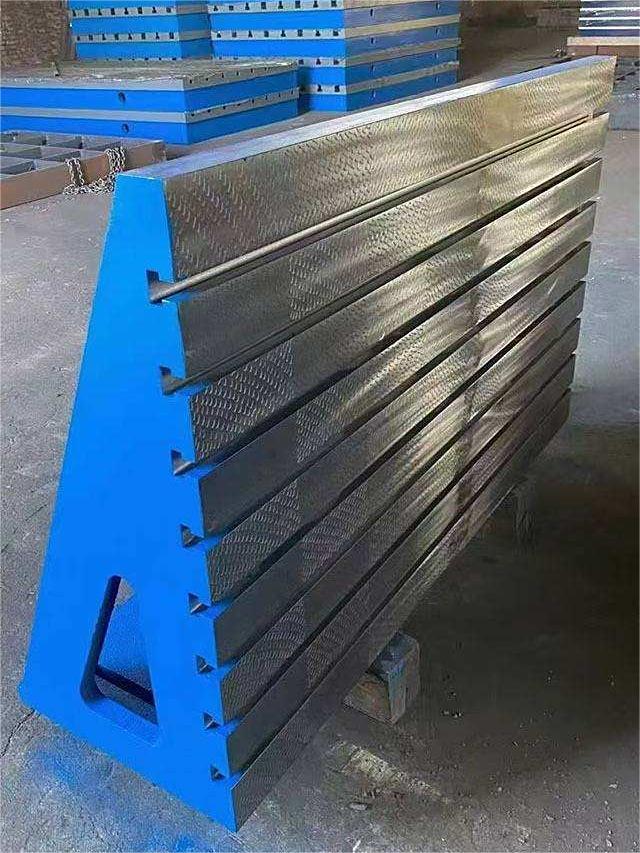

铸铁弯板完整生产工艺流程（从毛坯到成品）

点击：0 发布时间：2026-08-04

步骤1：砂型铸造成型

主流采用树脂砂造型工艺（高端量具标配），老式粘土砂逐步淘汰。树脂砂铸件表面光洁、气孔、砂眼缺陷少，毛坯精度**；熔炼合格铁水浇筑模具，冷却后得到L型毛坯铸件。

步骤2：毛坯清砂、初步检验

敲除浇冒口、清理表面型砂，人工打磨飞边毛刺，外观检查有无裂纹、缩孔、疏松，缺陷严重铸件直接报废。

步骤3：**次人工高温退火（消除铸造应力）

铸件加热至600~700℃，保温足够时长后缓慢降温。目的消除铸造过程产生的内部应力，防止后续加工完成后缓慢变形。

步骤4：粗加工

铣床粗铣两个垂直工作面，预留精加工余量（单边2~3mm）。粗加工后会产生新加工应力。


步骤5：二次时效处理（关键工序，决定长期精度稳定性）

分为两种方案：

1. 人工低温时效：粗加工后再次低温回火，适合批量标准件；

2. 自然时效：毛坯露天放置3~12个月，依靠自然温度变化缓慢释放应力，高端计量级弯板采用，成本**、周期更长。

劣质厂家省略二次时效！短期使用看不出问题，使用数月后90°直角慢慢偏移，精度失效。

步骤6：精加工（两种工艺可选）

1. 精密磨削加工：磨床精磨工作面，表面粗糙度Ra1.6~Ra3.2；适合工装T型槽弯板，加工效率高，满足机加工装夹需求；

2. 人工刮研加工：计量检验级弯板专用工艺。刮刀手工铲刮工作面，形成均匀接触斑点。标准要求：25mm×25mm方格内接触斑点，1级≥25点，2级≥20点，3级≥16点。刮研平面储油、耐磨，精度稳定性优于磨削，多用于计量室高精度检测。

步骤7：开孔、开槽加工（T型槽、减重孔定制款）

按照图纸铣削T型槽、钻孔，槽边倒角，去除毛刺。

步骤8：精度检测、校准、标识

使用水平仪、直角检定仪、平晶、铸铁平板综合检测平面度、垂直度，合格后在非工作面刻印：规格、精度等级、出厂编号、厂家信息。

步骤9：防锈处理

工作面涂抹防锈油；非加工外表面喷涂蓝色环氧防锈漆，包装入库。
