基础槽铁详细结构构造

点击:14551 发布时间:2026-11-06

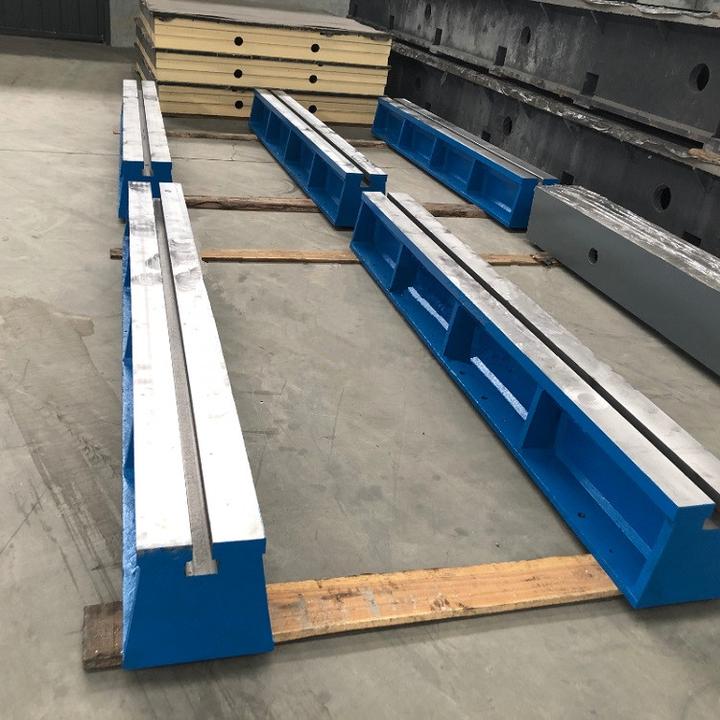

(1)整体外形

整体为长条形,横截面类似厚重的工字或者箱型梁。顶面是精密加工基准工作面;底面加宽,增大和灌浆料的接触面积;槽体周身布有大量加强筋,用来提升整体刚性,在自重、重载作用下,抵抗弯曲。长度可以定制,常规单根成品长度:1 m、1.5 m、2 m、2.5 m、3 m、4 m、5 m、6 m,超过 6 米一般分段制造,现场拼接;截面的宽度、高度,完全根据设计载荷计算确定,吨位越大,槽铁的截面高度、筋板厚度就要相应加大。

(2)T 型槽(核心功能结构)

顶面开设一条或者多条通长 T 型槽,截面呈“T”,槽口窄,槽底宽。配套专用 T 型螺栓,螺栓头从槽的端头滑入,可以沿着整条槽任意滑动,在槽上任意位置锁定,不需要提前打孔。这就是基础槽铁**的优势:固定点位可以自由调整,后期设备移位、工装改造,只需要松开螺栓,重新选定位置锁紧,不需要重新凿地、预埋地脚,极大提升车间布局灵活性。

槽的尺寸、槽距,全部可以定制,标准槽口从十几毫米到大规格都有,根据配套螺栓规格选型。槽体边角会加工倒角,避免应力集中,防止磕碰崩边。



(3)附属结构

• 吊装孔:槽体两端或者筋板位置预留铸造、机加工的吊装孔,**钢丝绳穿挂,用于铸造厂转运、出货、现场吊装就位;吊装必须使用多点均匀起吊,如果两点偏吊,巨大自重会直接把槽铁压弯,造成**性变形,精度直接报废。

• 排水、清渣孔:底部、筋板之间预留小孔,防止槽体下方积水积油,避免长期浸泡锈蚀铸件。

• 拼接定位止口:长距离多根首尾对接时,端面加工止口,用来保证两根槽铁的直线度,方便现场对齐,减少拼接误差。
