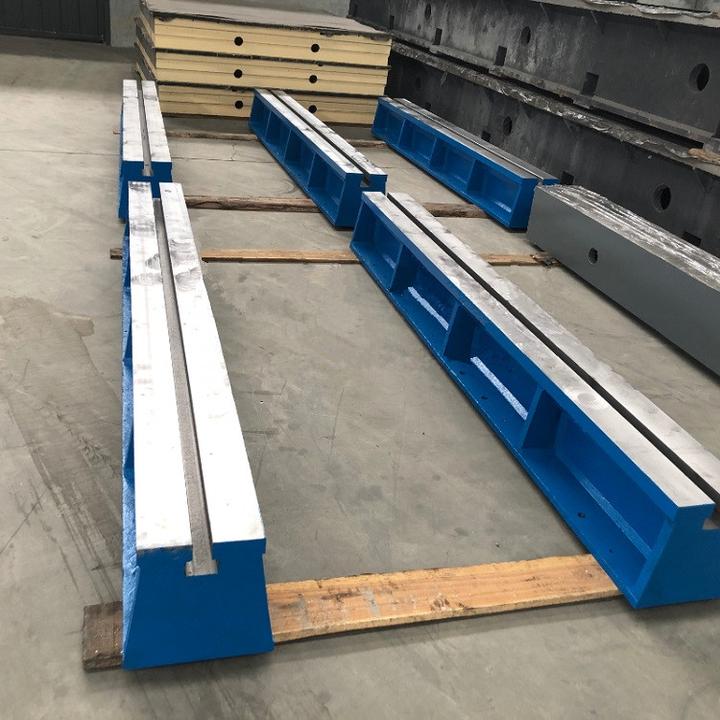

单型槽地轨选型指南
点击：14552 发布时间：2026-07-21
一、选型考虑因素
1.负载因素
轻型（<1吨/米）：选150×150或200×200截面，HT200材质
中型（1-5吨/米）：选200×300或250×250截面，HT250材质
重型（>5吨/米）：选300×350以上截面，HT300或球墨铸铁
2.精度要求
一般装配/焊接：2级或3级精度即可
设备安装/常规检测：1级或2级精度
精密测量/校准：0级或1级精度，需刮研工艺
3.使用环境
干燥室内：普通灰铸铁即可
潮湿/有腐蚀：选球墨铸铁或做特殊防锈处理
有冲击振动：选高强度材质，增加减震措施
4.工装配套
根据所用T型螺栓规格确定槽宽
M16螺栓配28mm槽宽（工业最常用）
M12螺栓配18mm槽宽
二、布置方式选择
1.平行布置
两根或多根平行排列
适合长条状设备、机床导轨
间距根据设备底座确定
2.网格布置
纵横交错布置成网格
适合大型平台、装配线
灵活性**
3.单点布置
仅在设备支撑点布置
最节省材料
适合重型设备固定
三、数量估算
根据设备底座支撑点数量确定
考虑安全系数，一般预留1-2根备用
拼接总长度=设备长度+两端余量（各200-500mm）
