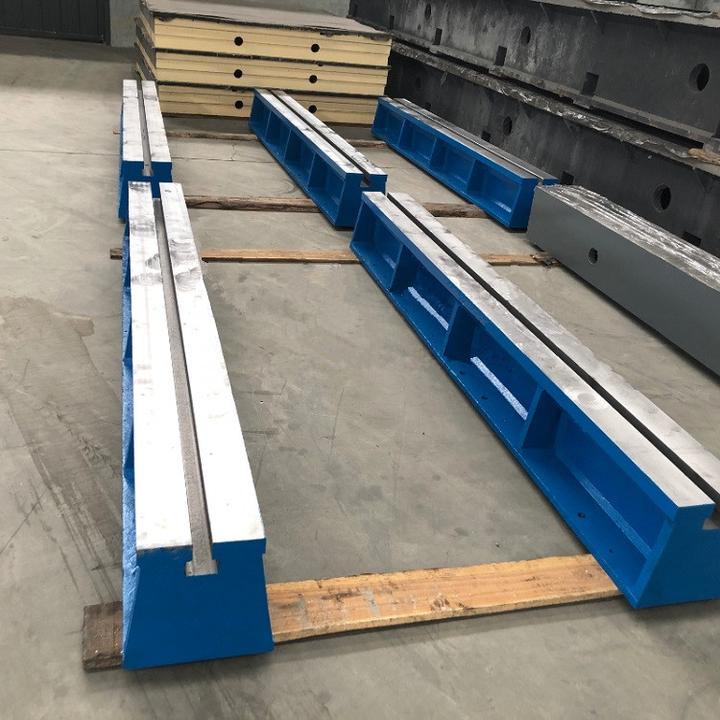

T型槽地轨选型对照表

一、 T型槽地轨快速选型对照表

设备/工件重量 (单根承载) 精度等级要求 典型应用场景 推荐材质 推荐T型槽宽 推荐T型螺栓 结构/尺寸建议

轻型 (≤ 3吨) 3级 (一般精度) 小型零部件装配、简易划线、轻型焊接工装、设备维修工位 HT200 灰铸铁 14mm / 18mm M12 / M16 宽150-200mm，高150-200mm；常规箱式结构即可

中型 (3 - 10吨) 2级 (中等精度) 常规数控机床底座、自动化流水线支撑、中型模具检测、机器人第七轴地轨 HT250 灰铸铁 22mm / 24mm M20 / M24 宽200-300mm，高250-300mm；需增加内部加强筋密度

重型 (10 - 30吨) 1级 (较高精度) 大型龙门加工中心、重型锻压设备底座、高精度三坐标测量机、大型焊接变位机 HT300 灰铸铁 28mm / 36mm M30 / M36 宽300-400mm，高350-450mm；重型工字筋/箱式结构，底部需预留灌浆孔

超重/高抗冲击 (≥ 30吨) 0级 (超高精度) 航空航天部件装配、精密光学仪器测试平台、极端重载与震动环境 QT500 / QT600 球墨铸铁 36mm及以上 M36及以上 宽≥400mm，高≥500mm；需定制加厚底板与特殊热处理工艺

二、 选型核心避坑指南（关键参数匹配）

在根据上表初步选定规格后，还需注意以下几个容易出错的细节：

1. T型槽宽与螺栓的匹配关系

- 原则：T型槽的宽度必须比螺栓的螺纹直径大 4mm - 6mm。

- 示例：如果使用M20的T型螺栓，T型槽宽度必须选择24mm或28mm，切忌选择18mm的槽，否则螺栓头无法放入或卡死无法滑动。

2. 长度与拼接方式的选择

- 单根极限：受限于铸造和热处理工艺，单根地轨长度通常不建议超过 6米。

- 拼接建议：超长需求需采用多根拼接。拼接时，对接面必须经过精密铣削，且对接处必须预留T型槽，以便使用专用拼接压板将两根地轨锁紧，防止接缝处出现高低差（段差）。

3. 精度等级的合理分配

 - 不要盲目追求0级或1级精度。精度每提升一个等级，刮研人工成本和加工周期会呈指数级上升。

- 建议：如果是作为设备底座（如龙门架支撑），只需保证“安装面的平面度”和“两根地轨的平行度”，工作面本身选2级或3级即可；只有直接在上面进行工件检测或精密划线时，才需要0级或1级。

4. 地基与灌浆的考量

 - 选型时不仅要看地轨本身，还要评估车间地面。如果车间地面较薄或承载力差，必须选择宽度**的地轨以分散压强，或者在地轨下方增加预埋钢板。

 - 重型地轨安装必须使用无收缩高强灌浆料，严禁使用普通水泥砂浆，否则后期收缩会导致地轨悬空变形。
