研磨平板的支撑点如何布置

点击：14555 发布时间：2026-06-24

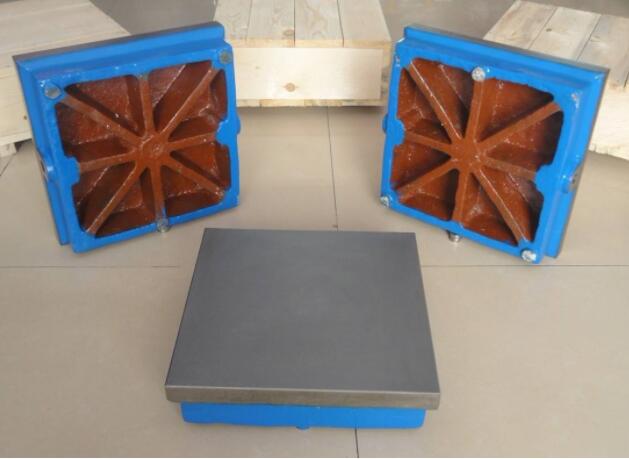

研磨平板的支撑点布置直接关系到其长期的精度保持与稳定性。支撑布置不当是导致平台失准和变形的首要原因。正确的支撑布置应遵循“三点稳定、多点均布”的核心原则，并根据平板的形状与尺寸进行具体规划：

一、核心支撑原则

三点稳定原理：平板必须优先采用“三点支撑”来确定主要受力点，这能有效避免四点及以上支撑带来的“翘板”效应，确保平板处于几何稳定状态。

辅助支撑均布：在三点主支撑稳定的基础上，对于大型或重型平板，需按一定间距（如500-800mm）均匀增加辅助支撑点，以防止平板中部下垂变形。

二、按形状与尺寸的布置方案

1. 方形与条形平台

中小型平板：通常设置4个支撑点，布置在平板的四个角上。

大型/重型平板：在四角基础上，需按500-800mm的间距均匀增加辅助支撑点。大型平板一般按1000mm空间布置一个支撑点，确保单位面积支撑力充足。

2. 圆形平台

同心圆环均布：通常在距中心约2/3半径处设置主支撑环，边缘设置辅助支撑环，并对称布置支撑点。

尺寸递增：平台直径每增加1米，支撑点数量需相应增加，防止中部下垂。

3. 小型平板的支撑位置

小型平板通常设有3个支撑点，位置一般在纵向的两端（一端两个，另一端在横向中间），既保证稳定性又方便调平。


三、支撑点布置与调平实操规范

1. 严禁直接落地：严禁将平板直接放在地面上，必须使用可调垫铁、地锚器或专用支架进行支撑，便于后续微调。

2. 调平顺序：安装时，先调好三个主支撑点使平板基本稳定，然后再对辅助支撑点进行微调。必须确保每个垫铁都“实打实”接触，用手锤轻敲应声音坚实无空洞感。

3. 防倾斜与防倾倒：为避免检定截面产生倾斜，应保证所有检定截面的首尾两点都处于支承点上或连线上。对于易失稳的平板，建议在角落下放置防倾倒千斤顶，并留出约0.020英寸的间隙。

4. 静置释放应力：调平完成后不要立即锁死，应静置24小时让平台释放内应力，随后再次复测并均匀锁紧，以避免后期精度漂移。

四、 **禁忌

在布置支撑点和调平时，严禁使用铁皮等杂物随意垫高。这会导致支撑点受力严重不均，是造成平台变形的头号杀手。
