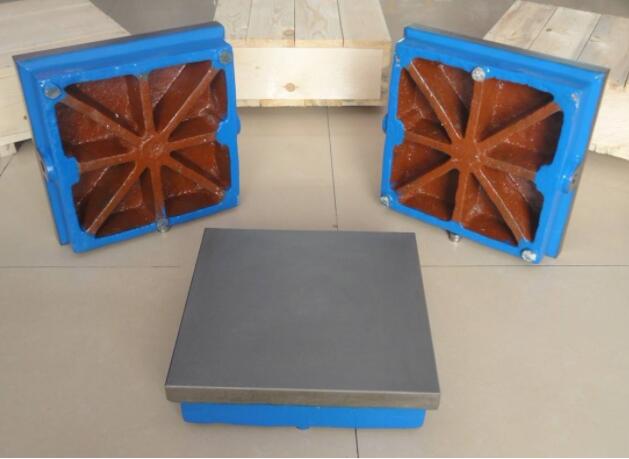

研磨平板的精度校验方法有哪些

研磨平板的精度校验是确保其作为基准器具准确性的关键环节。根据**标准（如GB/T 22095-2008、GB/T 20428-2006等）及行业实践，常用的精度校验方法主要分为以下几类：

一、 涂色法（接触斑点检测）

这是检验研磨平板微观平面度和表面质量最直观、常用的方法。

操作方式：在平板表面均匀涂抹红丹粉等显示剂，然后与标准平尺或另一块高精度平板进行对研。

评判标准：通过观察单位面积内的接触斑点数量来评定精度。例如，0级和1级平板要求在每25mm×25mm的范围内，接触斑点不少于25点；2级不少于20点；3级不少于12点。

二、 仪器精密测量法

针对高精度要求（如0级或00级），通常使用专业仪器进行宏观平面度与微观形貌的**测量：

电子水平仪/合像水平仪：将水平仪放置在平板的不同位置（如网格点、对角线等），通过记录各点的微小倾角读数，计算出整个平板的平面度误差。这是车间和计量室最常用的手段。

平尺与千分表（塞规）配合检测：将高精度直尺跨放在平板上，利用千分表或不同厚度的塞规测量直尺与平板之间的间隙，从而找出表面的高低点。

激光干涉仪：这是目前**精度的检测手段。它能够以纳米级的分辨率扫描平板表面，绘制出详尽的三维形貌图（等高线误差地图），非常适合实验室级别的**精度校验。

自准直仪配合光学平晶：利用光学原理，可以极高精度地测量平板局部的平面偏差。

差动电容传感器（如GAPMASTER系统）：通过非接触式传感器检测平板表面上0.1微米级别的微小偏差，实现多轴高精度测量。

三、 校验环境与前置准备

无论采用哪种校验方法，都必须严格遵循以下规范以排除外部干扰：

环境要求：检测必须在恒温（通常控制在20±2℃或20±5℃）、恒湿、无尘、无振动的计量室或检测环境中进行，以避免温度变化导致热胀冷缩或外界震动影响读数。

表面清洁：校验前必须彻底清洁平板工作面，确保无油污、灰尘、铁屑或毛刺等杂质。

机械中性与支撑：校验时需确保平板处于重力平衡状态，支撑点受力均匀，避免外部夹紧或不均匀压力导致平板发生弹性变形。

四、 校验后的数据处理与校准

数据比对：将仪器测量得出的平面度误差数据，代入**标准公式（如公差=常数×(1+对角线长度/1000)μm）进行比对，确认其是否属于标称的精度等级（0级、1级等）。

出具报告：校验合格后，通常会形成一份具有可追溯性的校准证书，明确标注平面度公差、测量依据的标准以及当时的测量环境条件。若精度下降，则需通过人工刮研或“三块互研”法进行修复后重新校验。
