1. 等级划分依据

- 平面度公差：按对角线长度计算，例如1级平板允差公式为 0.006×对角线长度(mm)+5（单位：μm）。

- 接触点数验证：刮研面需满足 25mm×25mm内接触点≥25点（0级）或≥20点（1级），点数不足则存油能力下降。

2. 等级选择逻辑

- 0级/1级：用于精密模具、航空零件的划线，接触点数必须≥25点，否则划针易偏移。

- 2级/3级：适用于普通机械零件毛坯划线，接触点数≥12点即可，成本降低30%以上。


铸铁划线平板结构设计关键特征

1. 工作面处理

- 刮研面 vs 磨削面：

刮研面：划线平板**，微凹坑结构使划针移动顺滑无阻力，适合精细划线。

磨削面：仅用于3级粗划线，表面镜面易导致划针打滑。

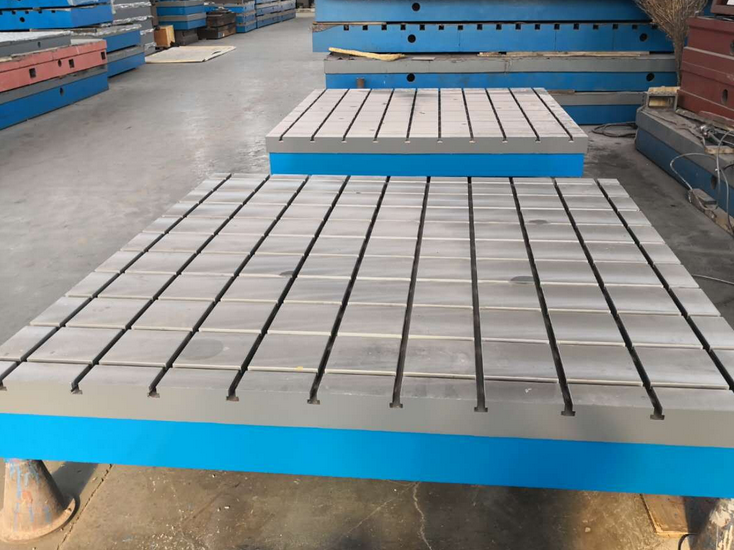

- T型槽配置：若需固定工件，T型槽开口 12-60mm，槽距按工件夹具匹配设计。

2. 底部支撑结构

- 筋板式为主流：纵横加强筋厚度 ≥平台总厚的40%，避免划线时局部受力变形。

- 吊装孔标准化：相对侧面设 M16-M24螺纹孔，起吊时必须四点同步受力。
