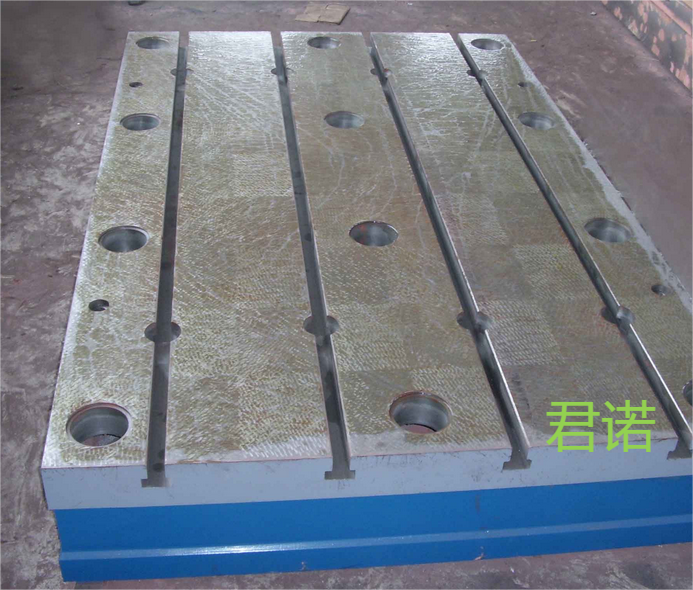

铸铁划线平板材质与工艺关键要求

点击：0 发布时间：2026-06-02

1. 材质标准

- 铸铁牌号：必须采用 HT200-HT300高强度灰铸铁，抗拉强度≥200MPa，石墨片分布均匀以保证刮研后表面稳定性。

- 硬度控制：工作面硬度 HB170-240，过低易划伤，过高则刮研困难。

2. 时效处理必要性

- 双重时效强制流程：

人工退火：600-700℃保温 24小时以上，消除铸造应力。

自然时效：≥2年露天放置，未充分时效的平板变形率超40%。

- 刮研工艺核心作用：人工刮削形成 2-5μm深度的微凹坑，既存油润滑又提高接触刚度，使划针移动平稳无跳动。


铸铁划线平板规格参数特征

1. 尺寸范围

- 常规规格：200×200mm 至 3000×6000mm，单块**尺寸通常≤4000mm（超大需求需拼接）。

- 拼接要求：多块拼接时，接缝错位≤0.02mm，且需用塞尺检测间隙。

2. 载荷限制

规格（mm）额定均布载荷（kg）划线操作注意事项

≤500×500 500 可直接放置小型工件划线

1000×1500 1500 需分散放置工件，避免局部超载

≥2000×3000 3000 划线时工件离工作面≤5mm，防止悬臂变形

注：划线过程严禁工件与平板碰撞，否则微小凹坑结构受损将影响精度。
