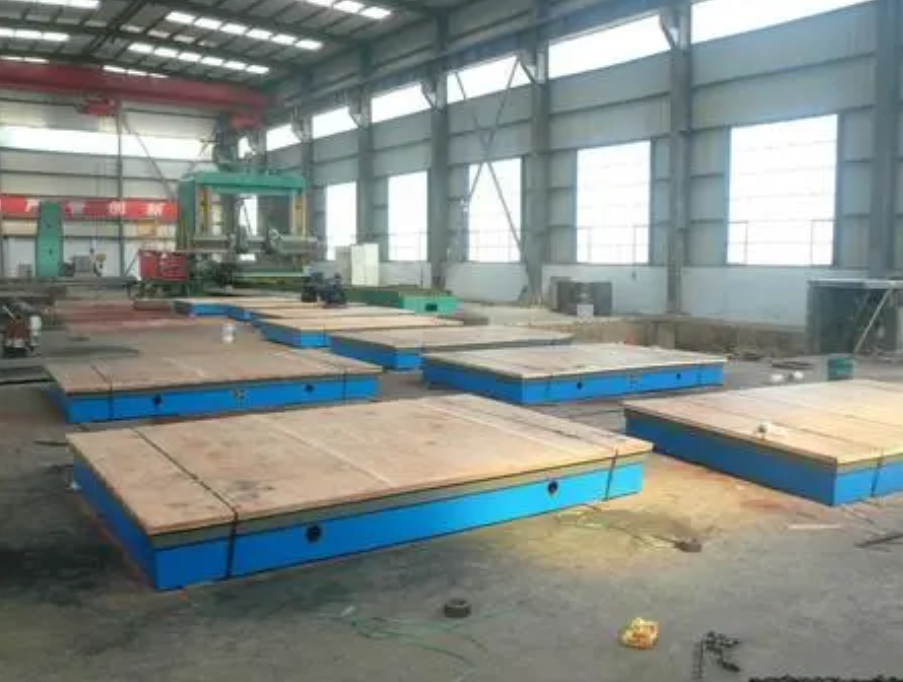

铸铁基础平板结构设计关键特征

点击：0 发布时间：2026-06-01

1. 加强筋布局

- 井字形+环形复合结构：区别于普通平板的单一井字筋，基础平板外圈增设环形加强筋，抵抗边缘变形。

- 筋板厚度：≥平台厚度的 60%（普通平板为40%-50%），确保抗弯刚度。

1. 吊装与支撑设计

- 强制吊装点：相对两侧面必须设置安装手柄或吊装孔，孔径≥Φ50mm，避免单点起吊变形。

- 支撑点标准化：底部预留 M20-M30地脚螺栓孔，按 1.5m×1.5m网格布置，适配重型调平垫铁。


铸铁基础平板安装与调平规范

1. 地基要求

- 混凝土基础：厚度 ≥500mm（普通平板为300mm），承载力需达平台总重 2倍以上。

- 水平度预处理：地基表面水平度 ≤3mm/m，否则需二次灌浆找平。

2. 调平关键步骤

三点支撑优先：超大平台（＞3000mm）必须采用多点支撑，但需保证 3个主支撑点构成稳定三角形。

载荷模拟调平：加载 50%额定载荷后调平，避免空载调平后加载变形。

复测标准：调平后 24小时再次检测，确认无应力释放导致的沉降。
