铸铁基础平板材质与工艺特殊要求

点击：0 发布时间：2026-06-01

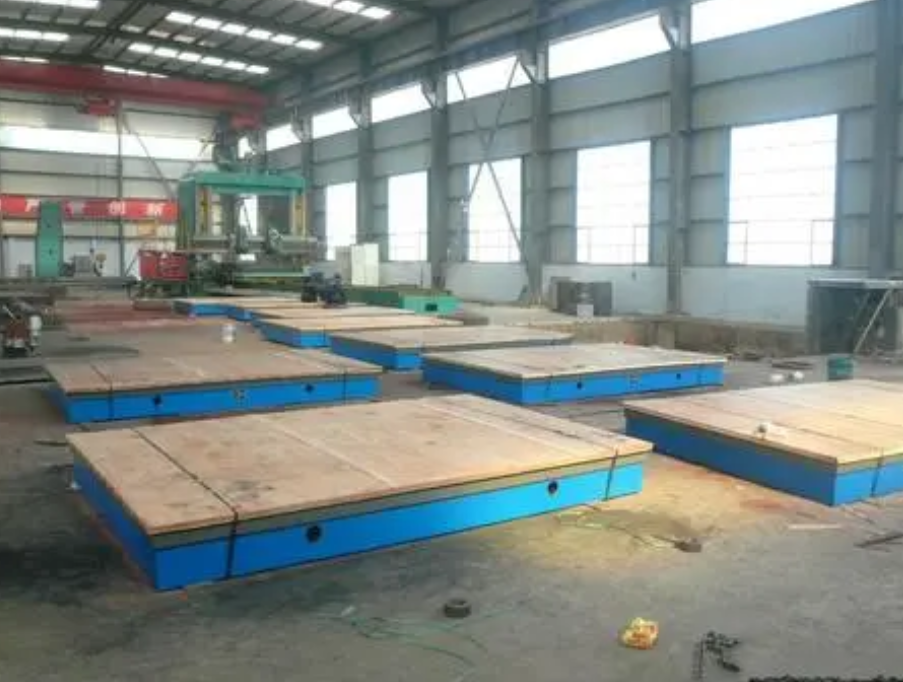

1. 材质强化

- 铸铁牌号：必须采用 HT250-HT300高强度灰铸铁（抗拉强度≥250MPa），碳当量控制在3.7%-3.9%，石墨片尺寸更细密以提升抗压强度。

- 硬度区间：工作面硬度 HB180-220（普通平板为HB170-240），避免过硬导致脆性开裂。

2. 时效处理升级

- 双重时效强制要求：

人工时效：600-700℃高温退火 ≥24小时（普通平板为12-18小时）。

自然时效：≥3年（普通平板为2年），确保超大铸件内应力释放更彻底。

- 二次时效必要性：粗加工后必须再次时效，否则超大规格平台变形风险超80%。


铸铁基础平板精度等级应用特点

1. 等级选择逻辑

- 0级/1级：仅用于高精度设备（如精密机床）的出厂检测，需恒温环境（20±2℃）。

- 2级/3级：90%以上基础平板采用，适配车间环境（20±5℃），满足大型设备安装公差要求（如平面度≤0.1mm/m）。

2. 精度验证差异

- 检测方法：超大规格平台必须采用激光跟踪仪或网格法测量，普通水平仪误差过大。

- 公差放宽：同等精度等级下，基础平板平面度公差比小型平板放宽20%-30%（如1级平台：1000mm内≤0.03mm，4000mm内≤0.1mm）。

泊头市君诺工量具有限公司
