焊接平台核心材质与制造工艺

点击：14553 发布时间：2026-05-10

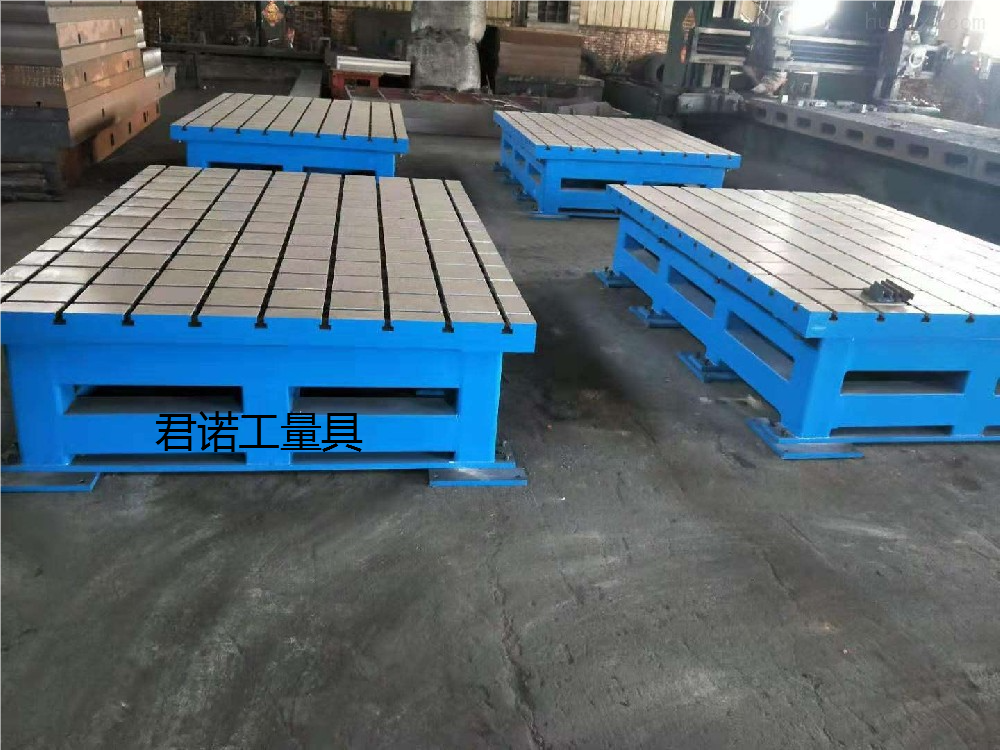

一块优良的焊接平台，其高刚性、高耐磨性和长久稳定性的特点，源自其严谨的选材和复杂的工艺链条：


· 核心材质：采用高强度-HT200-300牌号的灰口铸铁，其石墨结构本身具备优良的自润滑性和吸震性，能有效支撑工件并吸收焊接冲击。部分重载场景甚至会选用性能**的球墨铸铁(QT400-600)或铸钢(ZG15-45)。

· 关键工艺链条：整个制造流程严谨且复杂，尤其在“时效处理”和“铸造工艺”两大关键环节上精益求精，主要包括以下几个步骤：

严格的时效处理（灵魂工序）：铸造毛坯需经过人工退火（600-700℃）消除内应力，部分厂家还会叠加长达2-3年的自然时效，确保平台结构长期稳定不变形。

精密铸造工艺：广泛采用树脂砂造型或消失模铸造技术，确保铸件表面光滑、尺寸**，杜绝气孔、砂眼等内部缺陷。

高精度加工：通过铣、刨、磨等工艺保证外形尺寸。高精度平台（0、1级）多采用人工刮研工艺，在达到高平面度的同时，还能为工件提供储油功能，减少磨损。

严格的出厂检验：包括材料成分分析、硬度检测（HB170-240 HBS）、无损探伤、涂色法及第三方精度检定等五道质检，确保产品符合JB/T 7974-1999标准。

泊头市君诺工量具有限公司
