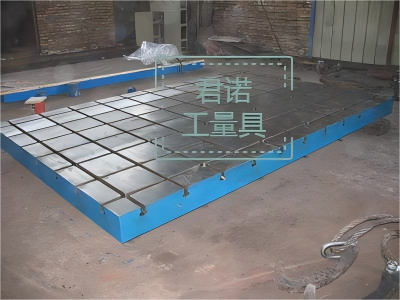

T型槽装配平台精度等级与技术参数

点击：14554 发布时间：2026-05-09

精度指标直接决定了装配质量：

· 精度等级：主要遵循GB/T 22095-2008标准，精度等级从高到低依次为00、0、1、2、3级。车间装配多选用1级平台，重型焊接或铆焊选用2/3级平台。

· 平面度公差：部分常用规格的平面度公差（单位：μm），数值越小精度越高，可根据所需平台尺寸对号入座。

部分规格 (长×宽 mm) 0级平面度公差 (μm) 1级平面度公差(μm) 2级平面度公差(μm) 3级平面度公差(μm)

200 × 200 5 10 20 50

500 × 800 8 16 32 80

1000 × 1000 40 20 39 96

2000 × 3000 - 74 184 219

· 接触点数：刮研面上25mm×25mm内接触点数量是衡量精度的关键。精度等级越高，要求接触点数越多，0/1级通常要求≥25点，2级≥20点。

· T型槽规格：设计制造依据 GB/T 158-2018 标准。槽宽常见12mm、16mm、20mm、24mm、30mm等。具体参数见下表：


参数典型值范围公差与精度要求

槽宽 12 - 60 mm 公差控制在 H8~H10 级

槽间距 80 - 200 mm 相邻槽间距公差 ≤ ±0.5mm

槽深比螺栓头部高度大2-3mm -

槽数量随平台尺寸变化小型平台：2-4 条；大型平台：6-10 条

边缘距离 ≥ 槽深的2倍, 且不小于50mm -
