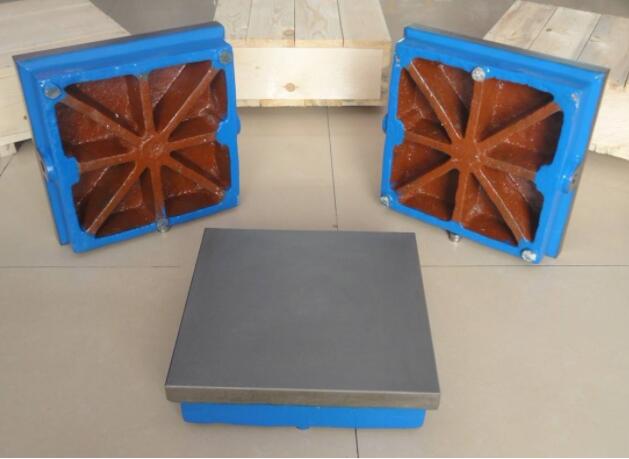

研磨划线平板精度等级与规格

点击：0 发布时间：2026-05-05

· 等级体系：精度按JB/T 7974-99标准分为0、1、2、3级四个等级，且均含研磨工艺要求。

· 规格范围：从100x100mm的小型平台，到3000x10000mm的超大型平台均可制造。每25mm×25mm内接触斑点数量也因等级而异：

0级：≥25点

1级：≥20点

2级：≥16点

3级：≥12点

· 平面度公差：一般可按 "(公差值) = k × (1 + d/1000)" 公式估算（d为对角线长度mm，k为2、4、8、16...等系数）。

· 表面粗糙度：研磨后的工件(Ra) ≤ 0.08μm。

· 硬度：通常为 HB170-240。


另外，“研磨划线平板”与“刮研平板”的主要工艺差异在于多了研磨抛光的工序；与“普通划线平板”相比表面光洁度**且上砂性**；与“大理石平板”相比铸铁导热性好，但需防锈。
