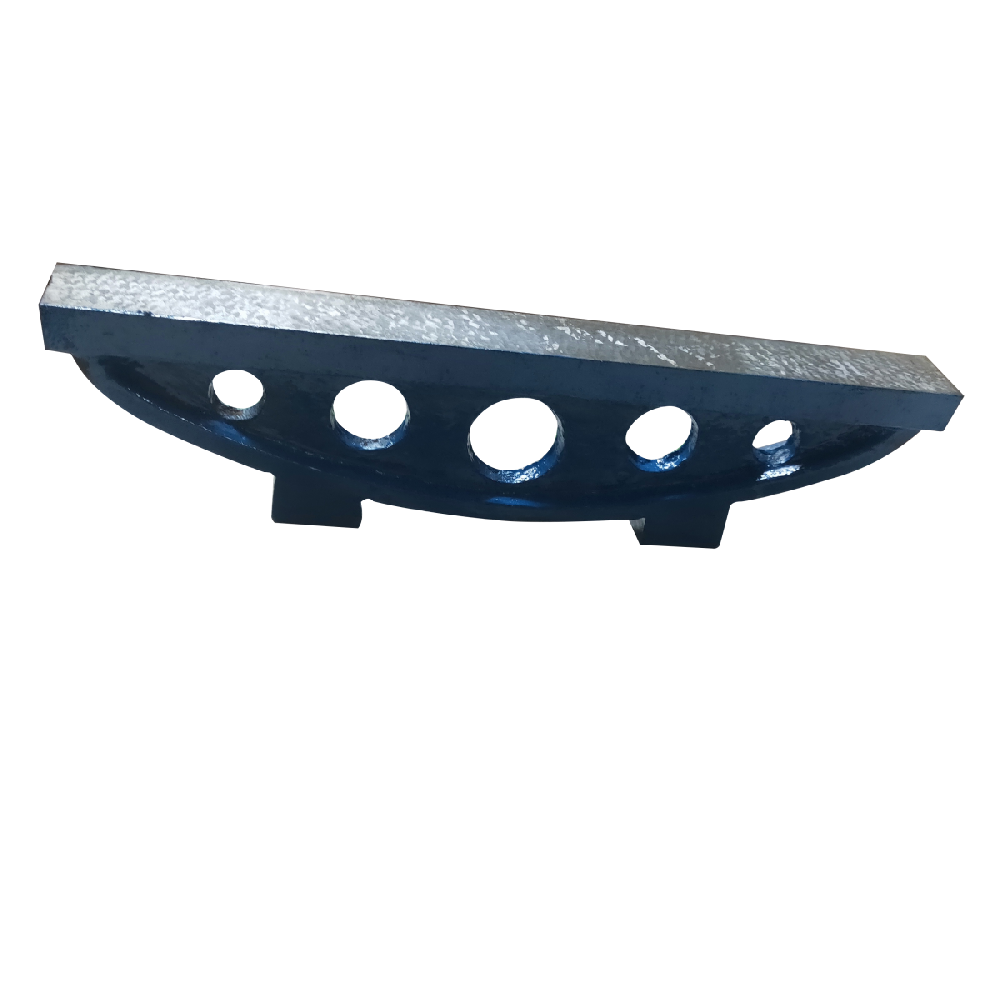

桥形平尺主要用途与工作原理

点击：14551 发布时间：2026-04-16

它的主要作用是提供一个精密的测量基准，用于检验工件表面的平面度和直线度。除了核心功能，它还能配合其他工具完成更多样化的检测，主要包括以下几种：


· 着色法：在平尺工作面上涂抹显示剂（如红丹粉），然后与待检测平板或导轨表面相互摩擦。通过观察表面接触点的分布来判断平面度。

· 指示表法：将平尺架在等高垫铁上，使用千分表或百分表在被测表面上移动，测量其相对于平尺基准面的高度变化，以此评定平面度误差。

· 光隙法：将平尺的棱边紧贴被测工件表面，通过观察两者之间透过光线的缝隙大小来判断直线度。

· 辅助扩展测量：它可以配合块规、千分尺、水平仪、直角尺等工具，检验两导轨的平行度、两机件的垂直度，以及进行设备的水平校准等。
