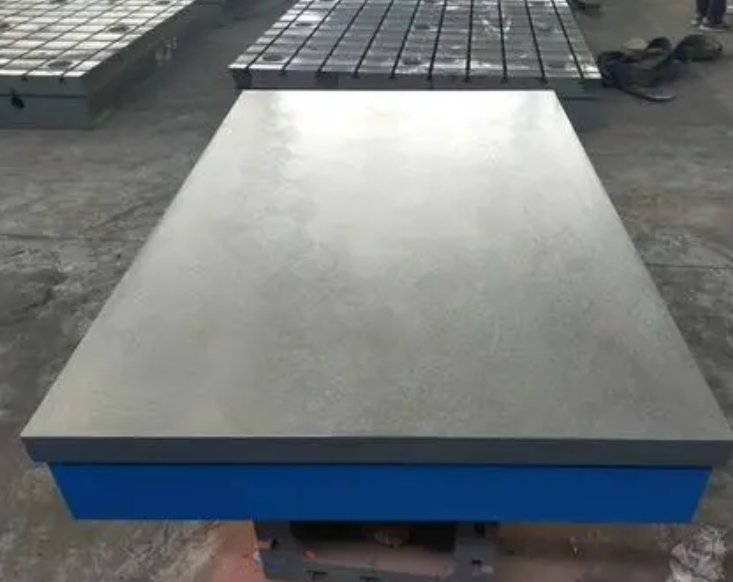

划线平板结构与设计

点击：0 发布时间：2026-04-07

划线平板的结构设计直接影响其刚度、抗变形能力和使用寿命。

1. 结构形式

根据尺寸和使用要求，主要有两种结构形式：

结构类型特点适用场景

筋板式背面设有纵横交错的加强筋，重量较轻中小型平板，应用最广泛

箱体式采用封闭式箱体结构，刚度**，抗变形能力强大型平板或重载工况

2. 加强筋设计

平板背面设计加强筋是防止变形的重要措施。设计原则包括：

· 筋板厚度：通常为面板厚度的0.6-0.8倍

· 网格布局：形成井字形或网格状分布，均匀传递载荷

· 高度设计：筋板高度根据平板整体尺寸确定，保证足够的抗弯截面系数


3. 工作面特征

· 平面度：工作面的核心精度指标，按精度等级有明确公差要求

· T型槽：大型划线平板的工作面可加工T型槽，用于固定工件或夹具

· 直线槽：部分产品工作面上加工有直线槽（深度2mm，间距100mm），用于储油和排屑

4. 吊装设计

大型划线平板（长度>1000mm）侧面设有吊装螺孔，采用四吊点平衡起吊方式，确保吊运过程中平板不发生变形。
