铸铁研磨平板的磨削技术核心操作工艺细节

点击：0 发布时间：2026-04-07

1. 研磨运动轨迹

严禁只在平板上来回直推。必须采用变向轨迹，最经典的是 “8”字形轨迹或“W”形轨迹。

· 目的：让工件上的每一个点都尽可能与平板上的不同区域接触，实现“误差均化”，防止平板中间区域磨损过快形成“凹心”。

2. 研磨剂与研磨液的配比

研磨剂由磨料+研磨液+辅助填料组成：

· 磨料：

粗研：W20 - W14（碳化硅、刚玉），用于去除0.01mm左右的余量。

精研：W7 - W2.5（金刚石微粉、氧化铬），用于降低粗糙度。

· 研磨液：

常用煤油（冷却性好）、机油（粘度大、切削力强）、油酸（化学作用，提高光洁度）。

技巧：冬天混合机油要少加，以防粘度过大推不动；夏天可适当增加机油比例。

3. 研磨压力的控制

· 粗研：压力要大，利用磨粒破碎形成新的切削刃。

· 精研：压力要小甚至只靠工件自重。压力过大，磨粒会嵌入工件表面（嵌反了），造成表面划伤或“压入”缺陷。

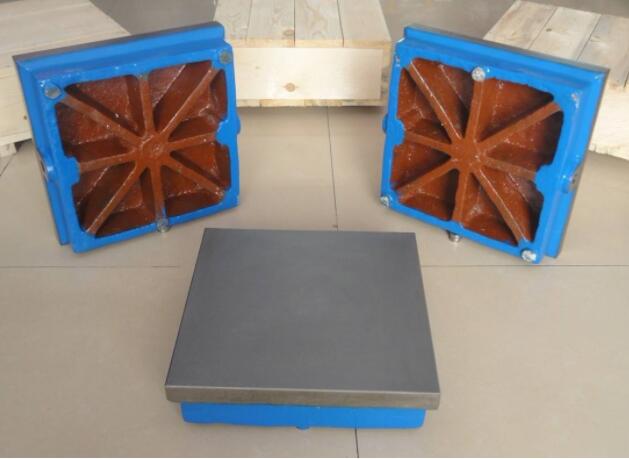

铸铁研磨平板的磨削技术分类与选用

铸铁研磨平板的磨削技术分类与选用：粗磨 vs 精磨

根据表面结构和用途，铸铁研磨平板分为两种，选错了会直接导致加工失败：

特性开槽型（粗研平板）嵌砂型（精研平板）

表面结构工作面开有十字形或60°V形槽表面平整，仅靠刮研花斑和铸铁孔隙储砂

加工方式湿研磨干研磨

功能用于储存多余的研磨剂和切屑，快速去除余量用于最终精度保证，实现镜面效果

应用工件粗研磨、去毛刺、大余量去除量块、光学仪器、精密模具的精加工

泊头市君诺工量具有限公司
