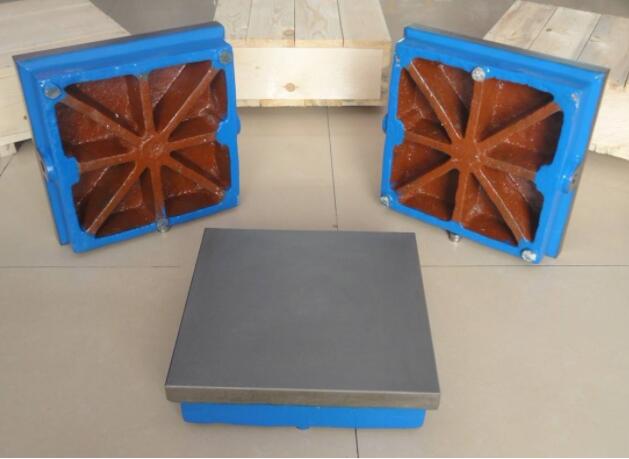

铸铁研磨平板的磨削技术关键技术特点

点击：0 发布时间：2026-04-07

1. 材质的“矛盾统一”特性

铸铁研磨平板多采用HT200-300灰口铸铁。

· 软硬适中：它必须比工件软（以便嵌砂），但又不能太软（否则磨粒会完全陷进去失去切削力，且耐磨性差）。理想硬度为 HB 170-240。

· 石墨润滑：铸铁中的游离石墨在研磨过程中析出，充当了固体润滑剂，防止工件表面拉伤，这在精磨时尤为重要。

· 结构致密：组织均匀、无砂眼气孔是基本要求。如果存在铸造缺陷，嵌砂时会不均匀，导致工件出现划痕。

2. 嵌砂（压砂）工艺

这是铸铁研磨平板的“核心技术”。没有嵌砂，平板就是一块普通的铁板。

· 原理：通过“对研”，将磨料（金刚砂、碳化硼等）硬性挤入平板表面的细微孔隙中。

· 三板互研法：这是**级的嵌砂方式。

使用三块规格相同的平板（编号1、2、3）。

顺序对研：1研2，3研1，2研3……循环6遍。

结果：三块平板都达到极高的平面度，且表面都均匀嵌满了磨料。这种方法能避免“两块对研法”导致的平板一凸一凹的弊端。


3. 几何精度的“手工灵魂”

虽然现代机床发达，但00级（2级）及以上精度的铸铁研磨平板，最终精加工依然依赖人工刮研。

· 刮研点：钳工使用刮刀，在平板上刮出均匀的接触点。标准要求每25mm×25mm面积内，0级平板需有20-25个接触点。

· 储油槽：这些刮出的“花斑”不仅是精度的体现，更是微观的储油槽和储砂槽，确保研磨过程中磨料分布均匀，防止干磨拉伤。

4. 极高的表面质量

经过精密研磨的铸铁平板，其工作面表面粗糙度可达 Ra ≤ 0.08μm（甚至**至Ra 0.012μm）。肉眼观察，表面呈现“天蓝色”或“镜面青亮”的光泽，这是石墨析出和精密刮研共同作用的结果。
