研磨平板结构设计与关键参数

点击：0 发布时间：2026-04-01

1. 工作面：是研磨平板的核心区域。

刮花/开槽：为了保证研磨剂的均匀分布和排除废屑，工作面通常刮有网纹（花斑）。常见的“燕尾纹”或“月牙纹”深度控制在0.01mm-0.03mm之间。对于精研平板，花纹极浅，主要靠平板自身的孔隙储砂。

平面度：这是衡量平板精度的核心指标，通常指工作面允许的偏差值。


2. 非工作面与结构：

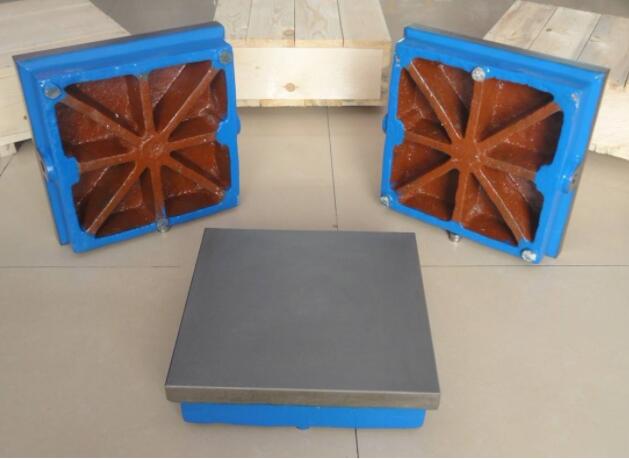

加强筋：平板背面设计有纵横交错的加强筋，厚度通常为主板厚度的0.6-0.8倍，用以防止在自重和载荷下发生弯曲变形。

吊装孔：大型研磨平板（>400mm）侧面设有吊装螺孔，便于安全搬运。

热平衡：平板需具备足够的厚度（通常是长边的1/10左右），以保证在研磨过程中产生摩擦热时，热量分布均匀，避免局部热变形导致平面度失准。
