铸铁划线平台核心构造与功能设计

点击：0 发布时间：2026-03-21

为了满足精密划线的需求，其在结构设计上具有鲜明特点：

· 主体结构：通常制成筋板式或箱体式，这种结构能在保证高刚性和承载能力的同时，有效减轻自重，防止长期使用中发生变形。

· 工作面设计：外形多为长方形或正方形，也可定制圆形。

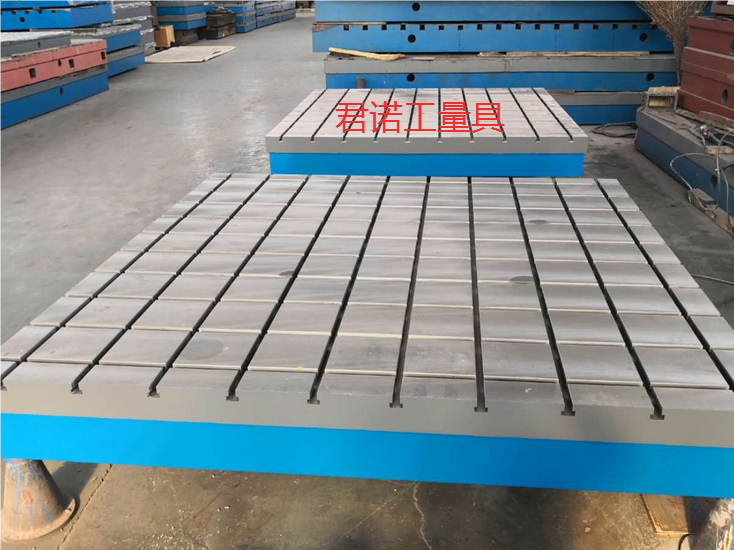

· 关键功能槽孔：这是其区别于普通检验平台的重要特征。工作面上可加工多种槽孔，以适应不同形状工件的固定和划线需求：

V型槽：用于支撑和定位轴类、圆管等圆柱形工件。

T型槽：用于穿入螺栓，灵活地压紧和固定各种形状不规则的工件。

U型槽、燕尾槽、圆孔、长孔：满足特定的定位或排屑需求。


铸铁划线平台使用与维护

· 安装：必须由专业人员将平台调至水平，并使负荷均匀分布于各支点，防止因安装不当导致变形。

· 使用环境：**使用温度为20±5℃，应避免振动。使用前用无腐蚀性汽油洗净防锈油并擦干。

· 操作规范：工件要轻拿轻放，严禁超载和碰撞。

· 保养：使用后擦净，涂抹无水中性防锈油，覆盖防潮纸，存放于清洁干燥处。

· 精度保持与修复：精度一般可保持2年左右。即使精度下降，也可通过再次人工刮研进行修复，恢复其原有精度。
