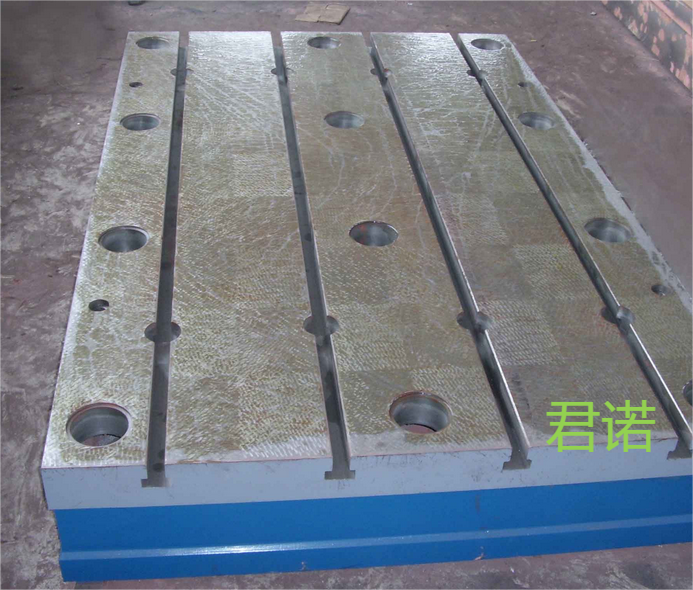

箱体式铸铁平板设计与结构解析

点击：14554 发布时间：2026-02-09

1. 主体结构

· 箱体设计：整体为箱形，内部被加强筋分隔成若干腔室，形成一个刚性整体。

· 加强筋布局：内部设置纵向和横向的加强筋板，这些筋板能有效分散载荷、减少变形，并显著增加平台的截面惯性矩，是其高刚度的来源。

2. 工作面与功能附件

· 工作面形状：主要为长方形、正方形，也有圆形。

· 表面特征：工作面通常需刮研至精密平面，并可加工多种功能槽孔。

· T型槽：用于安装螺栓固定工件或设备，是最常见的功能槽。

· V型槽、U型槽、燕尾槽：用于定位轴类、导轨等特殊形状工件。

· 圆孔、长孔：用于定位销安装或排屑。


3. 材质与性能

· 主要材质：通常采用灰口铸铁HT200-HT300，其耐磨性、减震性和铸造性能良好。

· 关键性能：

硬度：工作面硬度一般为HB170-240。

精度等级：按**标准分为0、1、2、3级，其中0级和1级精度**，多用于检验。

规格范围：标准规格从最小的100×100毫米到大型的4000×8000毫米，甚至可通过拼接实现**面积。
