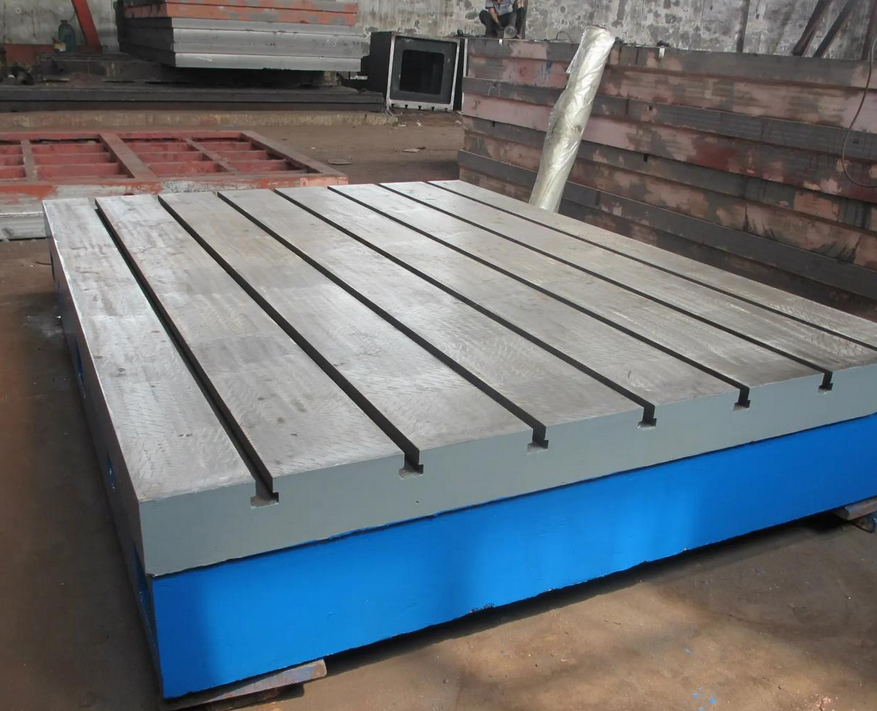

铸铁检验平板精度体系与检测方法
点击：14558 发布时间：2026-01-16
1. 精度等级标准（GB/T 22095-2008）
精度等级 对角线d(mm) 平面度公差公式(μm) 示例(1000×1000mm)
000级 d≤1000 1.6×(1+d/1000) 3.2μm
00级 d≤2000 3.2×(1+d/1000) 6.4μm
0级 d≤4000 6.4×(1+d/1000) 12.8μm
1级 d≤4000 13×(1+d/1000) 26μm
2级 d≤4000 26×(1+d/1000) 52μm
2. 局部平面度要求
任意200×200mm局部：不超过整体公差50%
任意100×100mm局部：不超过整体公差30%
接触斑点分布：均匀，边缘区域不低于中心区80%
3. 检测仪器与方法
（1）传统检测法
-桥板法+水平仪
桥板跨度：100mm/200mm
读数间隔：桥板长度
数据处理：最小二乘法/对角线法
-平尺干涉法
光源：钠光灯（λ=589.3nm）
干涉条纹判读：1条纹=0.3μm
（2）现代检测法
-激光干涉仪系统
精度：±0.5ppm
采样密度：10×10网格
软件分析：三维形貌重建
-电子水平仪阵列
分辨率：0.001mm/m
同步采样：16通道同时
温度补偿：内置温度传感器
-三坐标测量机
测头：扫描测头
采样点：≥100点/m²
不确定度：≤1.5μm+L/300
4. 温度影响修正
修正公式：Δ = α·L·(T-T₀)
其中：α-线膨胀系数(10.8×10⁻⁶/℃)
L-特征长度(mm)
T-测量温度(℃)
T₀-标准温度(20℃)
实际应用：温差1℃引起约11μm/m变化
