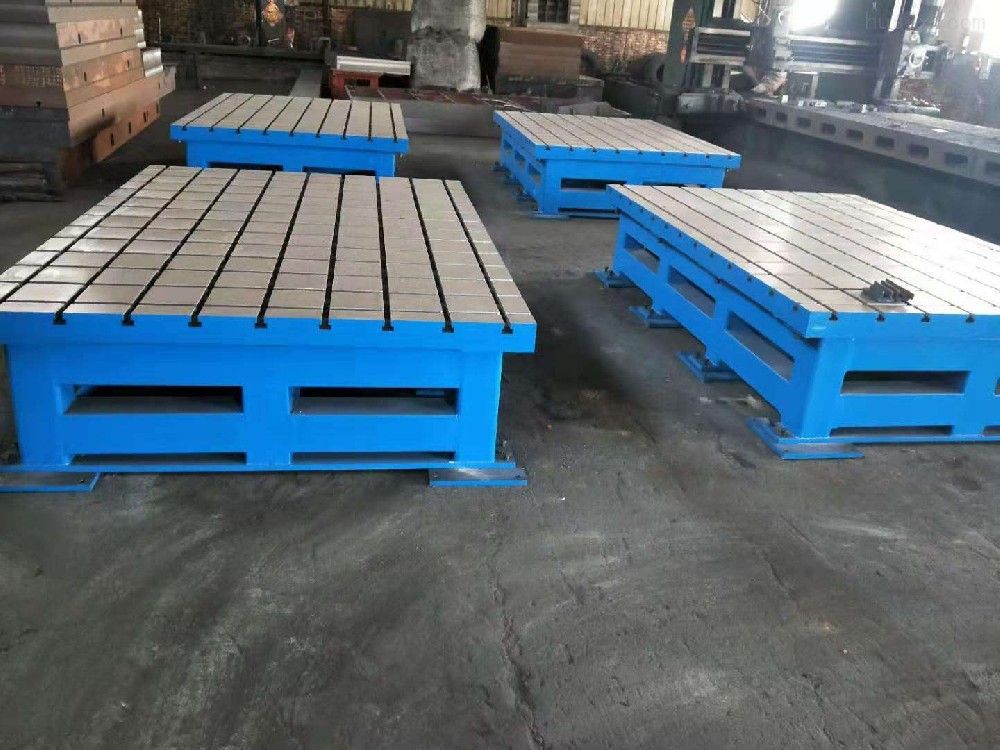

铸铁焊接平台核心部件详解

点击：14551 发布时间：2026-01-08

1. 工作面板

厚度：通常不小于50mm，重型平台可达100mm以上。

硬度：工作面硬度一般在HB170-240之间，保证耐磨性和一定的韧性。

平面度公差：是平台等级的硬指标。例如，一块2000mm x 1000mm的1级平台，其工作面平面度公差需≤0.05mm。

2. T型槽系统

尺寸：遵循标准（如22H7、28H7、36H7），槽口宽度和槽下空间决定了可安装的螺栓和夹具尺寸。

功能：T型槽是平台功能扩展的“轨道”，用于强力锚定工件、夹具、液压装置或辅助支架。槽的直线度和间距精度至关重要。


3. 平台支架/底座

结构：可为厚重的箱型钢架（与平台本体螺栓连接或焊接），也可为与平台一体铸造的支腿。

调平装置：支架底部必须配备可调钢制地脚，带有防滑垫。通过旋转地脚，配合精密水平仪，可将平台**调至水平状态，这是进行精密装配的前提。

4. 接地系统

专用端子：平台应设置至少两个铜制接地端子（通常位于平台对角），表面镀锡或镀银以降低接触电阻。

内部连接：接地端子必须用大截面铜缆（≥50mm²）与平台主体多点、可靠连接，确保整个平台电势一致，为焊接提供完美回路
