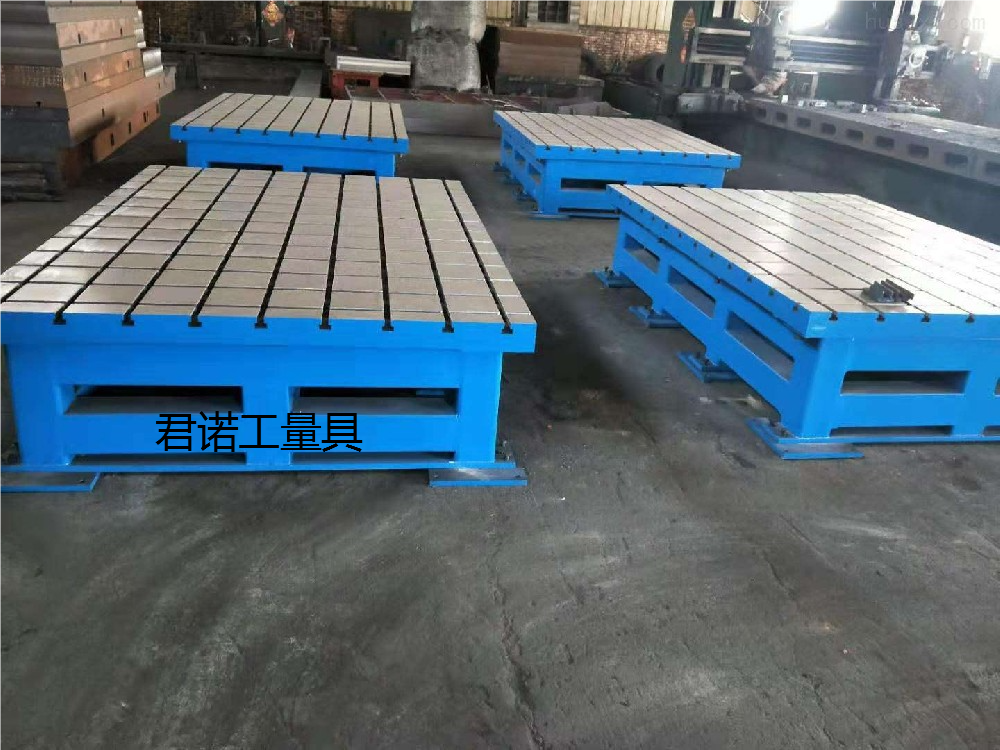

铸铁焊接平台结构设计与制造工艺

点击：14571 发布时间：2026-01-08

1. 内部骨骼 —— 加强筋系统

设计原则：并非简单的网格，而是经过有限元分析（FEA）优化的“箱型梁”或“蜂窝状”结构。

目的：在保证**刚性（抵抗弯曲和扭转）的前提下，**化减轻重量，并确保载荷均匀分布。

工艺：加强筋与工作面一体铸出，连接处采用圆角过渡，避免应力集中。


2. 制造流程 —— 决定平台品质的生命线

造型与熔炼：采用树脂砂等精密造型工艺，使用高质量生铁、废钢及合金进行严格配比，控制化学成分（C、Si、Mn、P、S）。

一次退火（时效处理）：铸造完成后，必须进行长时间（通常数百小时）的自然时效或人工时效。将铸件露天放置或进炉低温退火，目标是彻底消除铸造内应力。这是防止平台日后自然变形的最关键工序。

粗加工：对工作面和非加工面进行初步铣削，去除大部分加工余量。

二次时效：粗加工后，再次进行时效处理，释放粗加工产生的新的内应力。

精加工（工作面最终成型）：

精密铣削：使用大型龙门铣床，确保工作面的平面度。精度等级分为0、1、2、3级（依据GB/T 22095或同等标准），0级**。

刮研：对于超高精度平台（如用于检测的划线平台），铣削后由**技工进行人工刮研。用标准平板对研，显现高点，再用刮刀手工铲刮，形成微小的、储油的凹点。这不仅获得极高的平面度（数微米级），还形成了理想的摩擦和承载表面。

开槽与钻孔：加工T型槽、圆孔等，用于安装夹具。槽的侧面和底面也需保证平直。

表面处理：工作面通常涂刷防锈油或进行发蓝（发黑）处理，形成致密的四氧化三铁保护膜，防锈且美观。非工作面喷涂防锈漆。
