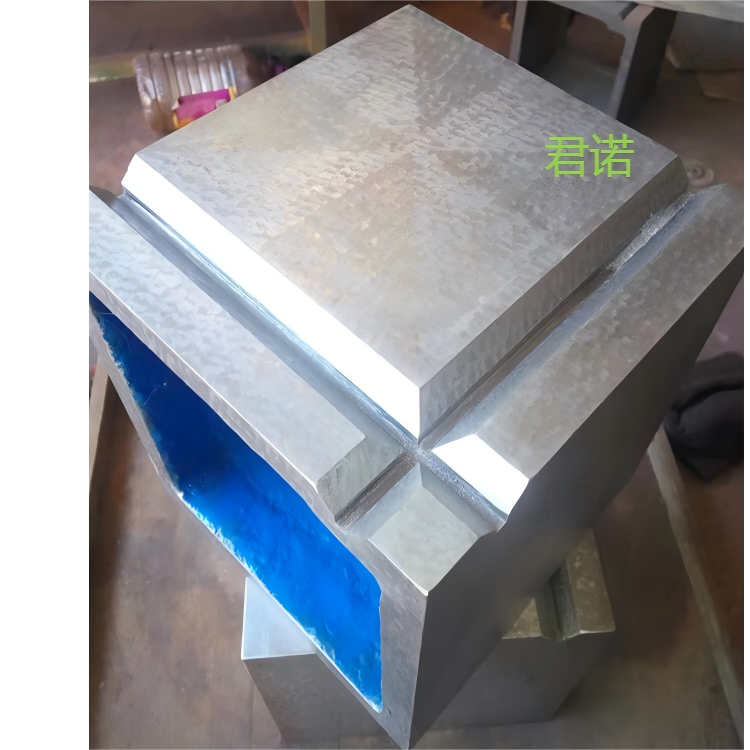

如何检验方箱（方箱自身的检定）

点击：14611 发布时间：2025-11-27

新的或使用中的方箱都需要定期检定，以确保其精度。检定的主要项目和方法如下：


主要检定项目：

1. 工作面的平面度

2. 相邻工作面的垂直度（这是核心指标）

3. 相对工作面的平行度

4. V形槽的直线度和对底面的平行度

5. 外观质量（如锈蚀、划痕、毛刺等）

常用检定方法和工具：

a) 垂直度的检定（最关键的检验）

这是检验方箱精度的核心。通常使用标准圆柱角尺配合测微表（如千分表）进行。

原理：将一个高精度的圆柱角尺放在方箱和测量平板之间。

步骤：

1. 将方箱和圆柱角尺都放置在一个高精度的检验平板上。

2. 将方箱的一个待检面A紧靠圆柱角尺。

3. 将一个千分表固定在表架上，使其测头接触方箱的相邻面B的上方。

4. 沿着平板轻微移动方箱，使面A始终紧贴圆柱角尺，同时观察千分表在面B上、下两点的读数差。

5. 该读数差即反映了面B相对于面A（通过圆柱角尺传递的基准）的垂直度误差。

6. 重复此过程，检验所有需要保证垂直度的相邻面。

b) 平面度的检定

工具：刀口形直尺和量块或电子水平仪

方法：

刀口尺法：用刀口尺以“光隙法”检查工作面上不同方向的直线度，通过计算和评估来确定整个平面的平面度误差。这是传统方法，对操作者经验要求高。

水平仪法：将方箱放在平板上，用电子水平仪按网格布点测量，通过数据处理计算出平面的平面度。此法更客观、**。

c) 平行度的检定

工具：千分表和检验平板。

方法：将方箱的一个工作面放在平板上，用千分表测量其相对的工作面，移动表架，千分表的**与最小读数之差即为平行度误差。
