如何使用调整垫铁

点击：14592 发布时间：2025-11-24

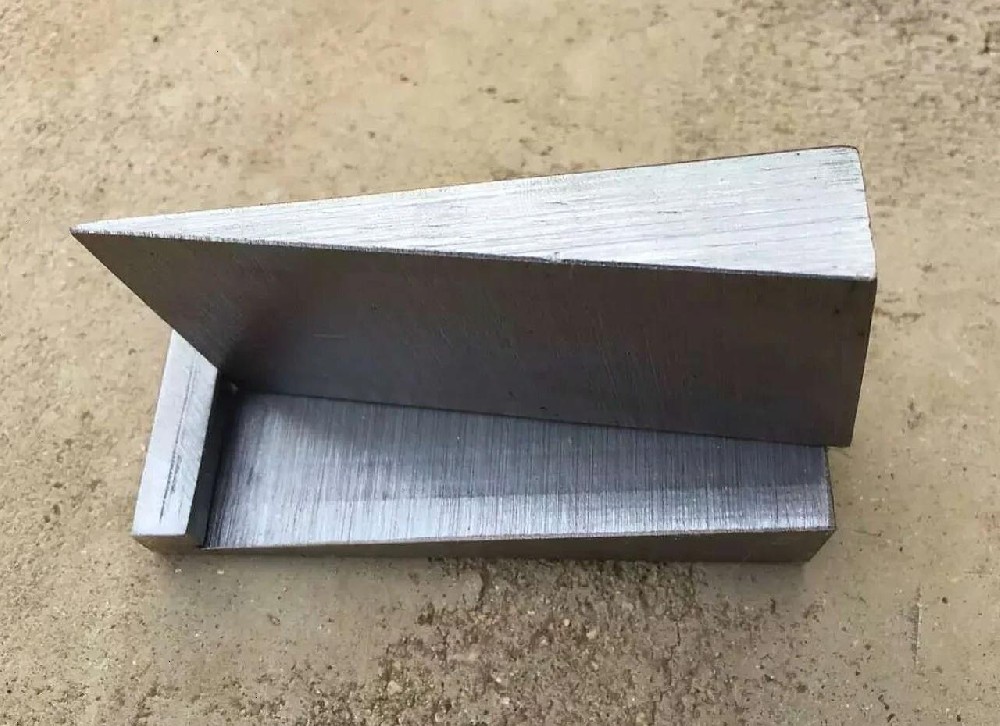

（以斜垫铁为例）准备工作：

水平仪

大锤或铜锤

扳手（如果使用可调螺钉垫铁）


操作步骤：

1. 初步放置：

将设备吊装到大致位置。

在设备的地脚螺栓附近或主要受力点下方，成对放入斜垫铁组。每组垫铁的数量不宜过多，通常不超过4-5层，以减少弹性变形和松动风险。

2. 粗调水平：

通过锤击垫铁，初步调整设备高度，使其大致水平。

3. 精调水平：

将水平仪放在设备的基准面上（通常是导轨或精加工过的台面）。

观察水平仪气泡的位置。如果需要调高某一侧，就用锤子轻轻敲击该侧垫铁的厚端，使两块垫铁向内滑动，厚度增加。

如果需要降低，则敲击薄端，使垫铁向外滑动。注意：直接降低很困难，通常的做法是将需要降低的一侧调高，然后放松其他侧的垫铁，使设备整体沉降到目标位置。

遵循“先粗后精”的原则，反复调整各支撑点的垫铁，直到设备在纵横两个方向都达到要求的水平精度。

4. 紧固与检查：

水平调整完毕后，拧紧地脚螺栓的螺母。

重要步骤：紧固后，必须再次用水平仪检查水平度。因为紧固螺栓可能会破坏已经调好的水平。如果发生变化，需要稍微松开螺母，再次微调垫铁，然后重新紧固。这个过程可能需要重复几次。

5. 最终处理：

对于斜垫铁，调整并紧固好后，通常需要将成对的垫铁点焊在一起，防止其后期移位。

用水泥砂浆或环氧树脂灌浆，填充设备底座与基础之间的空隙，使载荷均匀分布并防止垫铁锈蚀。
